2 weitere Arbeitsblätter (A4) mit Lösungen
zum Ausdrucken oder digitalem Arbeiten
(letzte Aktualisierung 2026 für die neue Norm der Bauteilkennzeichnung)

als PDF-Datei zum Download

bieten eine Arbeitshilfe für Lehrer und Ausbilder
beim Entwickeln des Schaltungsverständnisses

für die Arbeit mit einem Tabellenbuch

Themen:

• Stempelanlage

• Formenpresse

Diese beiden Arbeitsblätter erweitern die "Pneumatik Arbeitsblättersammlung" um zwei komplexe Schaltungen.

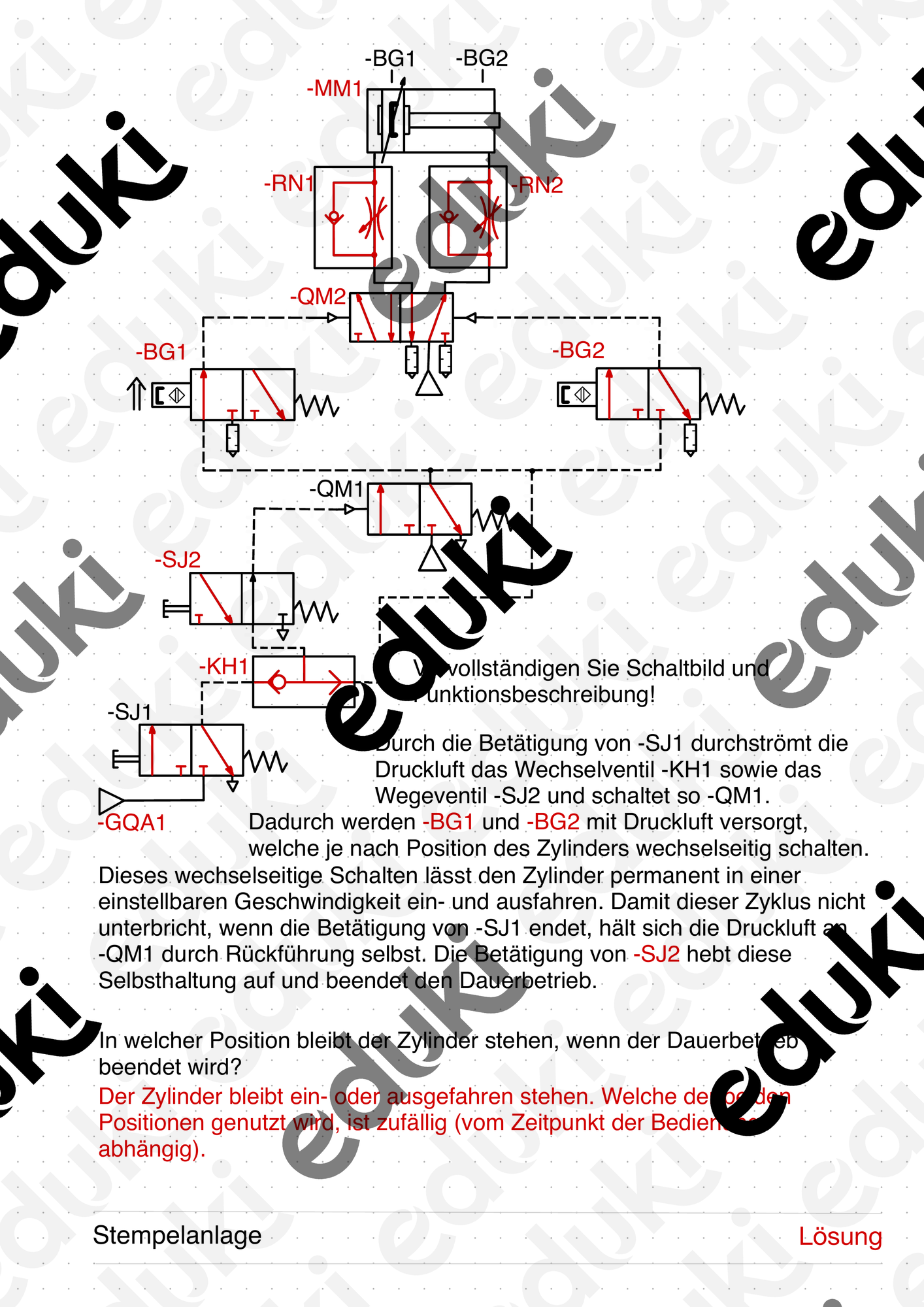

Die Stempelanlage behandelt einen Permanent-Modus, welcher durch die pneumatische Selbsthaltung aufrecht erhalten wird.
Bei der Formenpresse kommt die pneumatische Zeitverzögerung für den Schaltungszyklus zum Einsatz. Ein Sperrschalter verhindert den (erneuten) Start des Zyklus.
