Beschreibung

Mechatroniker Abschlussprüfung Teil 2 Winter 2024/2025

inkl. Vorbereitungsauftrag

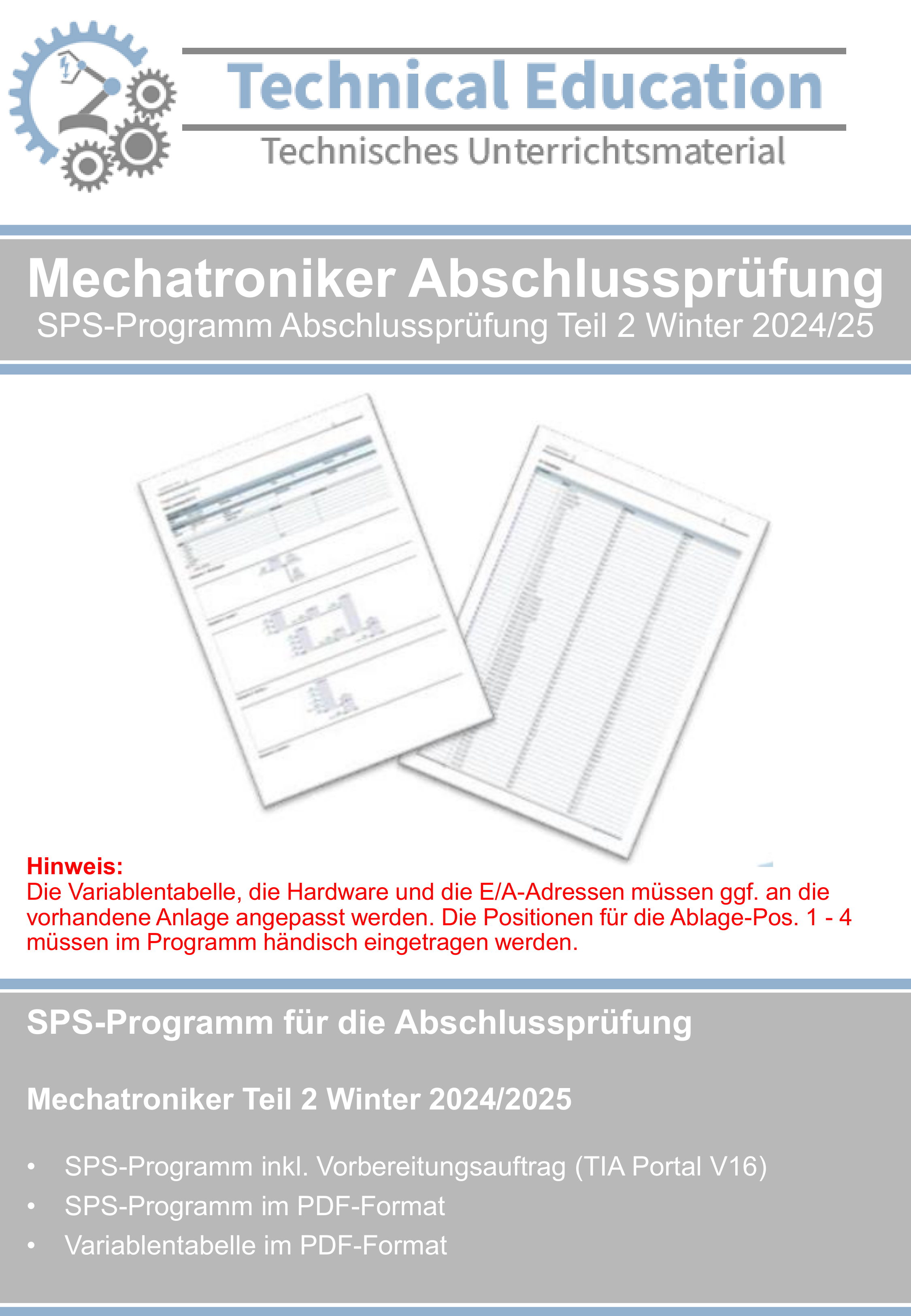

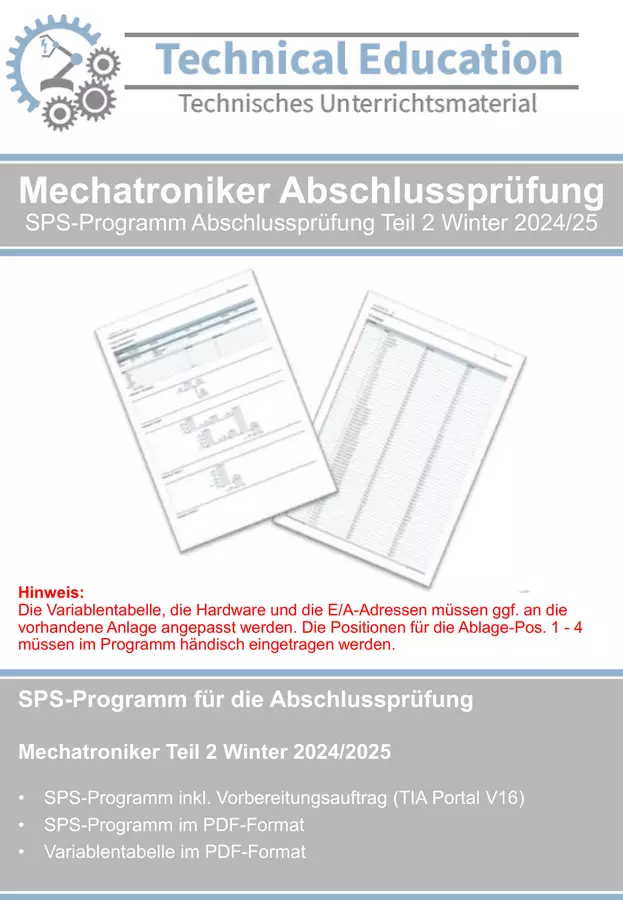

Der komplette GRAFCET aus den Bereitstellungsunterlagen wurde normgerecht in der Programmiersprache FUP umgesetzt. Die Änderungen aus dem Vorbereitungsauftrag sind im Programm enthalten.

-SPS-Programm im PDF-Format
-Variablentabelle im PDF-Format
-SPS-Programm TIA-Portal V16 (aufwärtskompatibel)

Hinweis:
Die Variablentabelle, die Hardware (CPU) und die E/A-Adressen müssen ggf. an die vorhandene Anlage angepasst werden.

Die Positionen für die Ablage-Pos. 1-4 müssen im Programm händisch eingetragen werden.

Viel Spaß mit meinen Unterlagen
