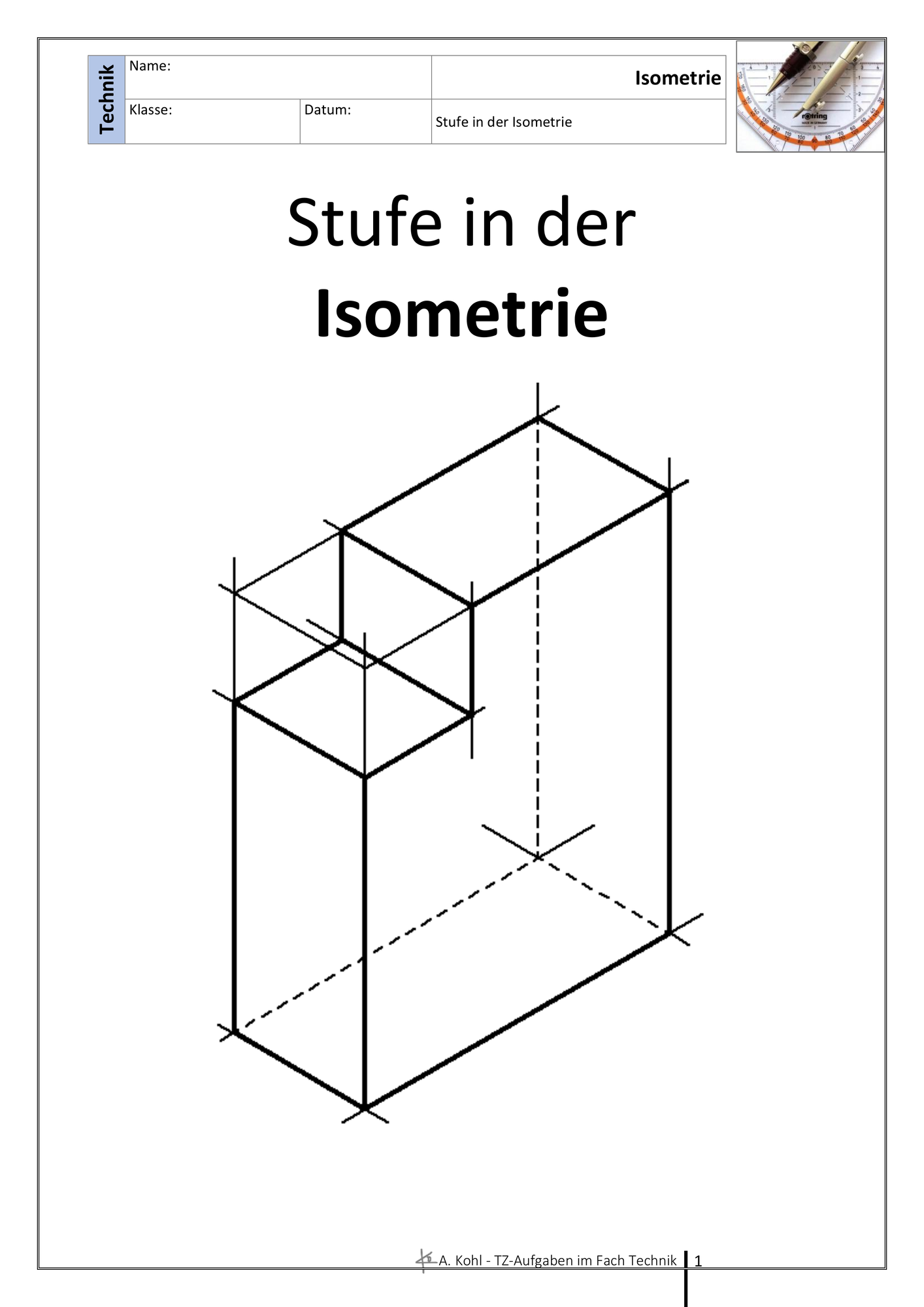

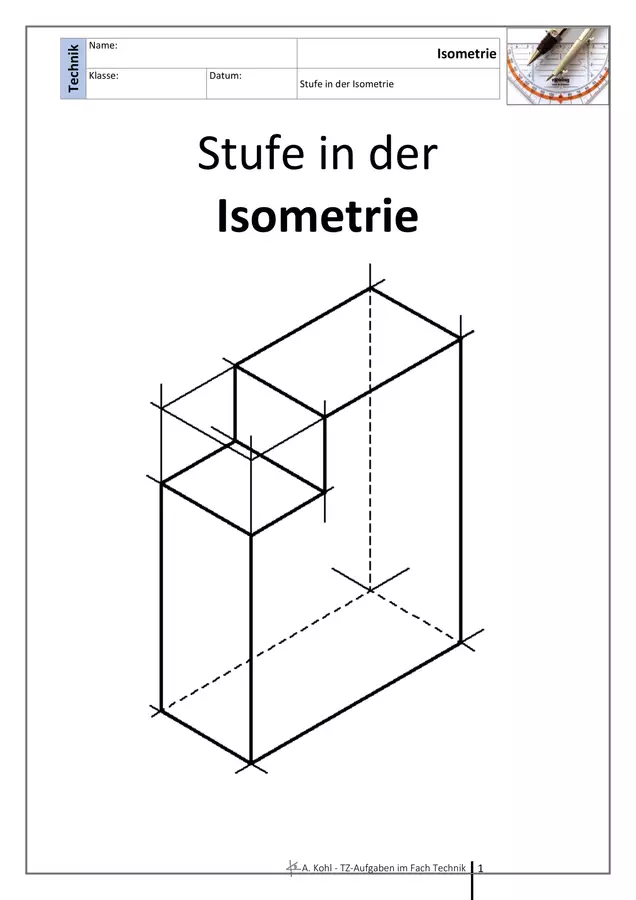

Mit einer kleinen theoretischen Einführung lernen die Schüler Stufen an isometrischen Quadern zu skizzieren und konstruieren.
Die Lösungen in den Übungen sind nicht perfekt maßstabsgetreu (Abweichung +-3mm), jedoch für eine Kontrolle mehr als ausreichend. Die Vorderansicht der Quader liegt bei den Übungen immer rechts (damit sich die Seitenansicht von links eben links befindet).
In diesem Gesamtpaket findet man die Einführung zur isometrischen, räumlichen Projektion. Anhand von Quadern lernen die Schüler alle geraden Veränderungen in der Isometrie zu skizzieren und konstruieren (Abschrägung, Stufe, Nut, Durchbruch, Fingerzinkung und mehrere Veränderungen an einem Quader). Die Lösungen zu den Aufgaben liegen dabei. Zu beachten ist, dass der Maßstab nicht perfekt getroffen ist (aufgrund des Importieren von Solid Edge in Word). Abweichungen betragen +- 3 mm.
Klassenstufen: 8-9. Klasse
