46 Seiten
40 Seiten
14 Seiten

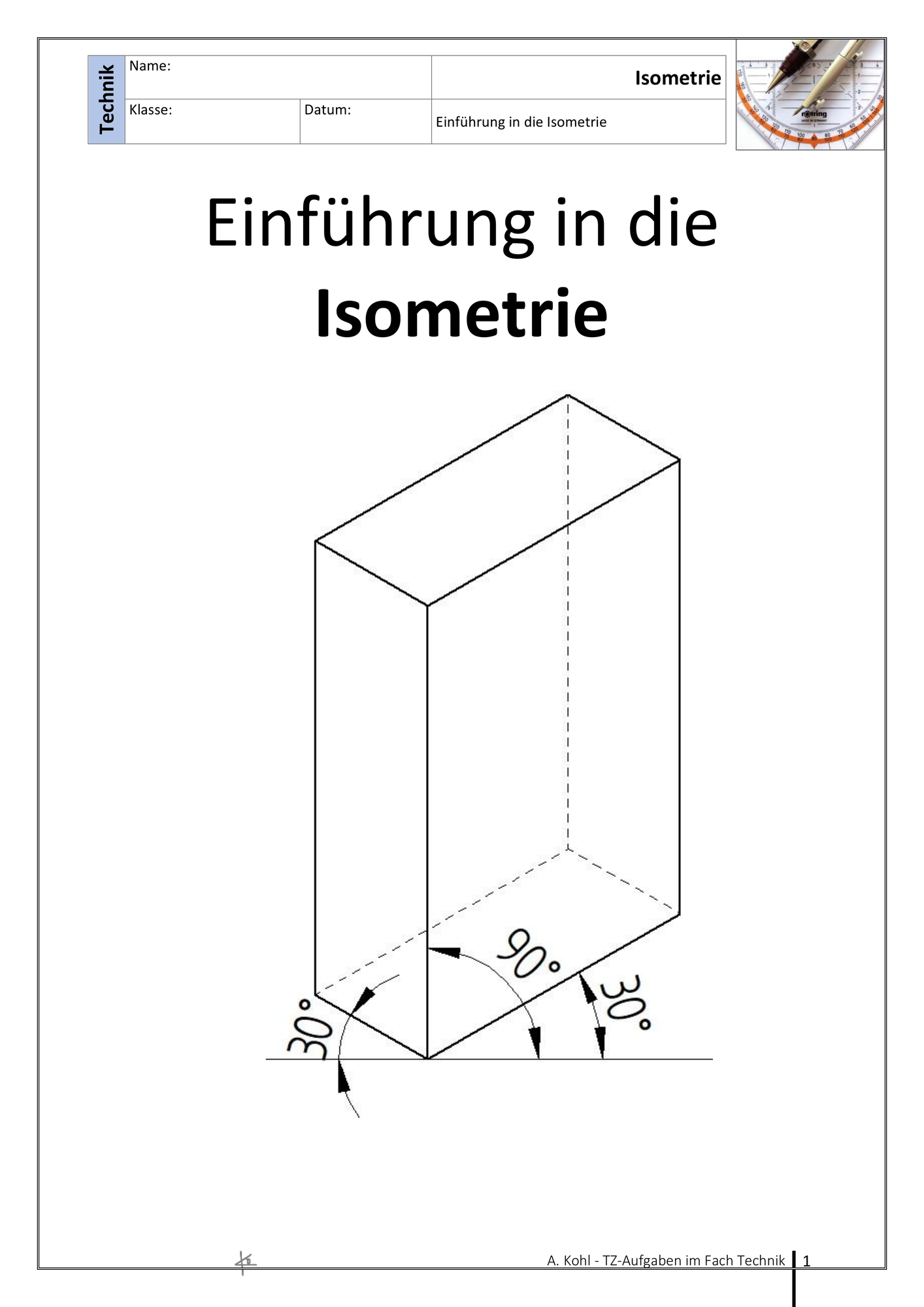

In diesem Heft wird die räumliche Darstellung "Isometrie" eingeführt. Ein kurzer Theorieteil führt die Schüler zu den ersten Übungen (Skizzen und Konstruktion).
Achtung: Nicht alle Lösungen sind maßstabsgetreu! Es wird empfohlen, die Lösungen für Skizzen und Konstruktion zuerst selbst anzufertigen.
In diesem Gesamtpaket findet man die Einführung zur isometrischen, räumlichen Projektion. Anhand von Quadern lernen die Schüler alle geraden Veränderungen in der Isometrie zu skizzieren und konstruieren (Abschrägung, Stufe, Nut, Durchbruch, Fingerzinkung und mehrere Veränderungen an einem Quader). Die Lösungen zu den Aufgaben liegen dabei. Zu beachten ist, dass der Maßstab nicht perfekt getroffen ist (aufgrund des Importieren von Solid Edge in Word). Abweichungen betragen +- 3 mm.
Klassenstufen: 8-9. Klasse
