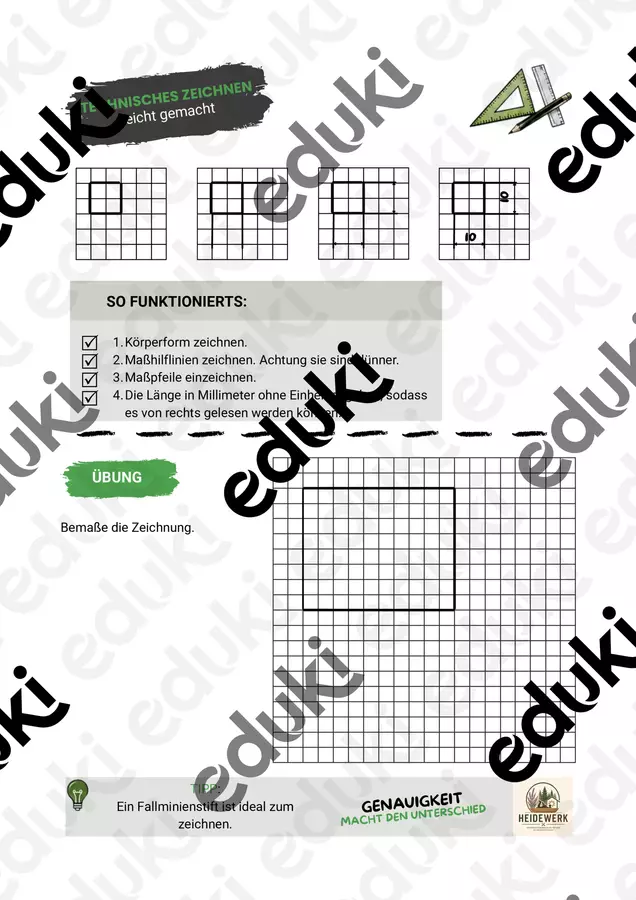

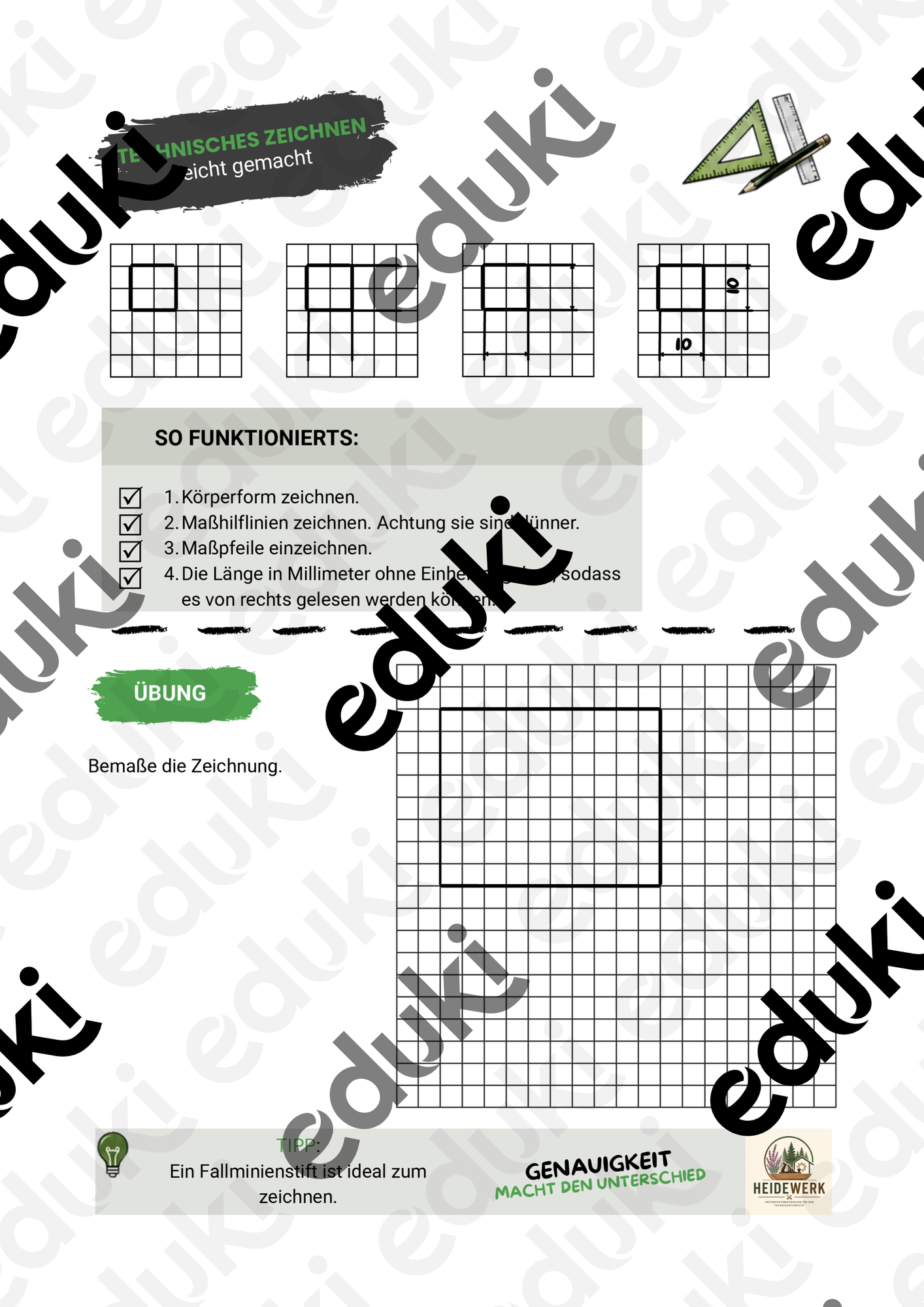

Mit diesem Material tauchen deine Schüler*innen spielerisch in die Welt des technischen Zeichnens ein. Sie lernen die grundlegenden Schritte kennen, um einfache Formen präzise zu zeichnen und korrekt zu bemaßen. Dieses Arbeitsblatt ist ideal, um ein solides Fundament für weitere technische Zeichnungen zu legen.

So funktioniert's:

• Körperform zeichnen: Deine Schüler*innen beginnen damit, die Grundform des Objekts – hier ein Quadrat – exakt auf das Raster zu zeichnen. Achte darauf, dass die Linien sauber und deutlich sind.
• Maßhilfslinien setzen: Als Nächstes ziehen sie die Maßhilfslinien. Diese sind dünner als die Körperlinien und haben einen kleinen Abstand zur Körperkante. Sie zeigen genau an, wo die Bemaßung beginnt und endet.
• Maßpfeile einzeichnen: Nun kommen die Maßpfeile an die Enden der Maßlinien. Sie sollten spitz und klar erkennbar sein, um die genaue Ausdehnung der Bemaßung zu markieren.
• Maße eintragen: Zum Schluss tragen deine Schüler*innen die Längenangaben in Millimetern ein. Wichtig ist, dass keine Einheit (z.B. "mm") dabei steht. Platziere die Zahl mittig über der Maßlinie, sodass sie von unten oder von rechts gut lesbar ist.

Das lernen deine Schüler*innen:

• Sie verstehen die Grundlagen des technischen Zeichnens und seine Bedeutung.
• Sie üben, geometrische Formen präzise und nach Vorgabe zu zeichnen.
• Sie wenden Maßhilfslinien, Maßlinien und Maßpfeile korrekt an.
• Sie beherrschen die standardgerechte Bemaßung von Objekten.
• Sie entwickeln ein Auge für Genauigkeit und Sorgfalt beim Arbeiten.
