Tauche mit deinen Schüler*innen in die spannende Welt der Elektronik ein! Dieses Material macht die Funktionsweise von zwei wichtigen Schaltungen greifbar: die Darlington-Schaltung und die bistabile Kippstufe. Deine Lernenden verstehen nicht nur die Theorie, sondern entdecken auch, wo diese Schaltungen im Alltag stecken.

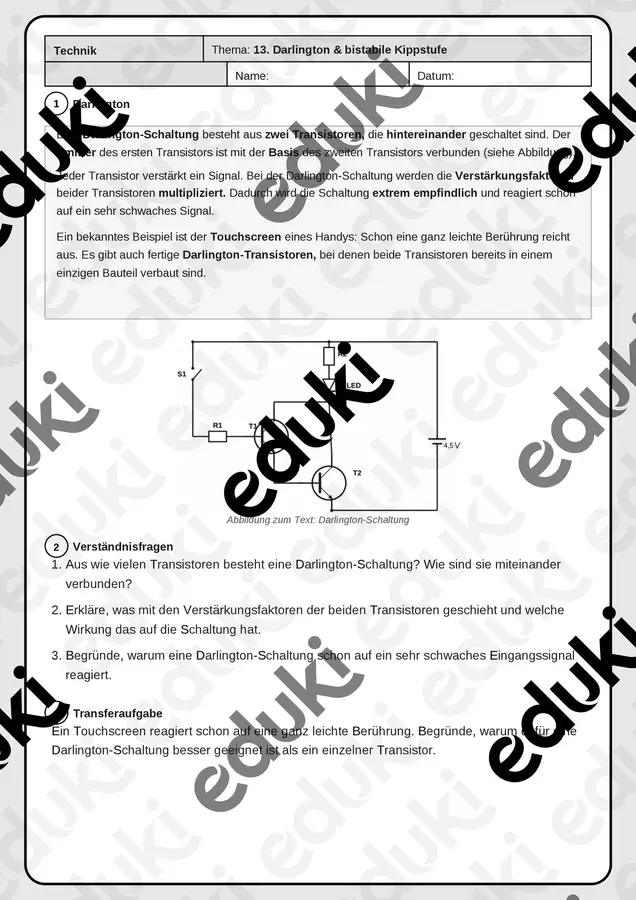

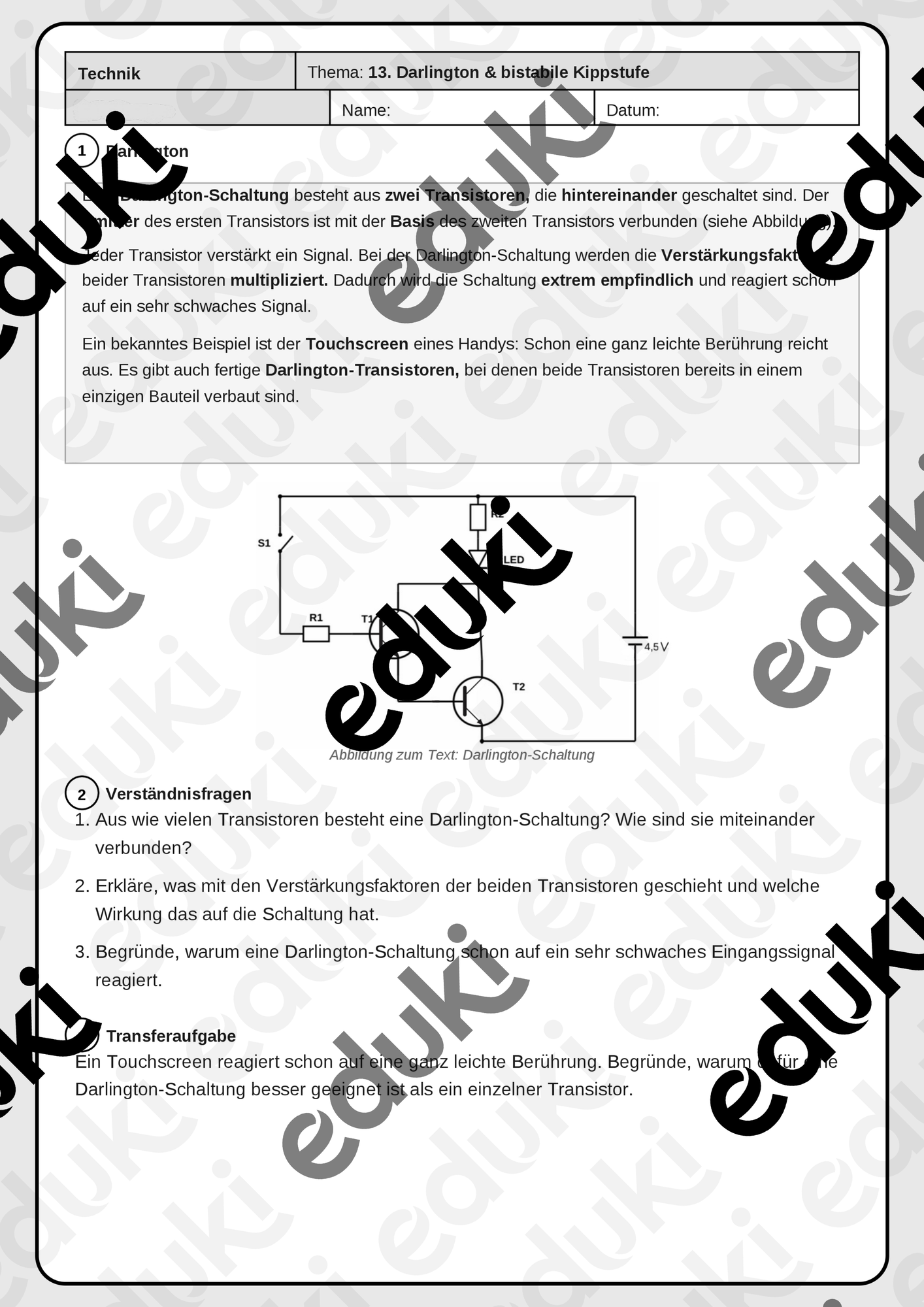

Transistorschaltungen – Von der Dunkelschaltung zur Kippstufe2 Arbeitsblätter (+ Lösungsblätter) – Transistortechnik, Klasse 9/10 RealschuleAB12 – Transistor & DunkelschaltungAufbau und Anschlüsse des Transistors (Kollektor, Basis, Emitter), Schalt- und Verstärkungsfunktion, Schwellenspannung von 0,7V. Am Beispiel der Dunkelschaltung mit LDR wird die Funktionsweise einer einfachen Transistorschaltung erklärt und der Umbau zur Hellschaltung geübt.AB13 – Darlington & bistabile KippstufeDie Darlington-Schaltung als Verstärkungsschaltung zweier hintereinandergeschalteter Transistoren, sowie die bistabile Kippstufe, bei der sich zwei Transistoren gegenseitig sperren – Grundprinzip vieler Speicher- und Umschaltschaltungen.Kurzbeschreibung:Der Transistor als Herzstück moderner Elektronik: Dieses 2-teilige Arbeitsblatt-Paket führt von den Grundlagen der Transistorschaltung über die Dunkelschaltung bis zu anspruchsvollen Schaltungen wie Darlington und bistabiler Kippstufe. Mit anschaulichen Schaltplänen, differenzierten Aufgaben (AFB I–III) und passenden Lösungsblättern – ideal für stärkere Klassen und Kurse.
Klassenstufen: 9-10. Klasse
Alle 15 Arbeitsblätter (+ Lösungsblätter) – die komplette Unterrichtsreihe ElektrotechnikInhalt (Übersicht):AB1: Was ist Strom?AB2: Einheiten & UmrechnenAB3: Bauteile & BauteilgruppenAB4: Stromkreis & KurzschlussAB5: Gepolte Bauteile, LED & SchwellenspannungAB6: Festwiderstand & FarbcodeAB7: Veränderbare Widerstände & SensorenAB8: Ohmsches Gesetz (URI)AB9: Reihen- & ParallelschaltungAB10: Schalter, Taster, Öffner & SchließerAB11: Relais & Steuer-/ArbeitsstromkreisAB12: Transistor & DunkelschaltungAB13: Darlington & bistabile KippstufeAB14: Kondensator & RC-GliedAB15: FehlersucheKurzbeschreibung für Eduki:Die komplette Unterrichtsreihe Elektrotechnik für Klasse 9/10! Von den physikalischen Grundlagen des Stroms über Widerstände, Schalter und Relais bis zu Transistorschaltungen, Kondensatoren und systematischer Fehlersuche – 15 aufeinander aufbauende Arbeitsblätter mit Lösungsblättern, klar strukturierten Infotexten und differenzierten Aufgaben (AFB I–III). Das ideale Rundum-Paket für die gesamte Einheit.
