Dieses Arbeitsblatt führt übersichtlich in die Grundlagen der Bemaßung im technischen Zeichnen ein. Anhand klarer Regeln, anschaulicher Beispiele und passender Übungen wenden die Schülerinnen und Schüler ihr Wissen direkt praktisch an.

Inhalte:

• Merkblatt zu den wichtigsten Bemaßungsregeln im technischen Zeichnen

• Schriftfeld und Linienarten verständlich erklärt

• Formenkennzeichen wie Durchmesser, Radius und Dicke

• Beispiel einer vollständig bemaßten technischen Zeichnung

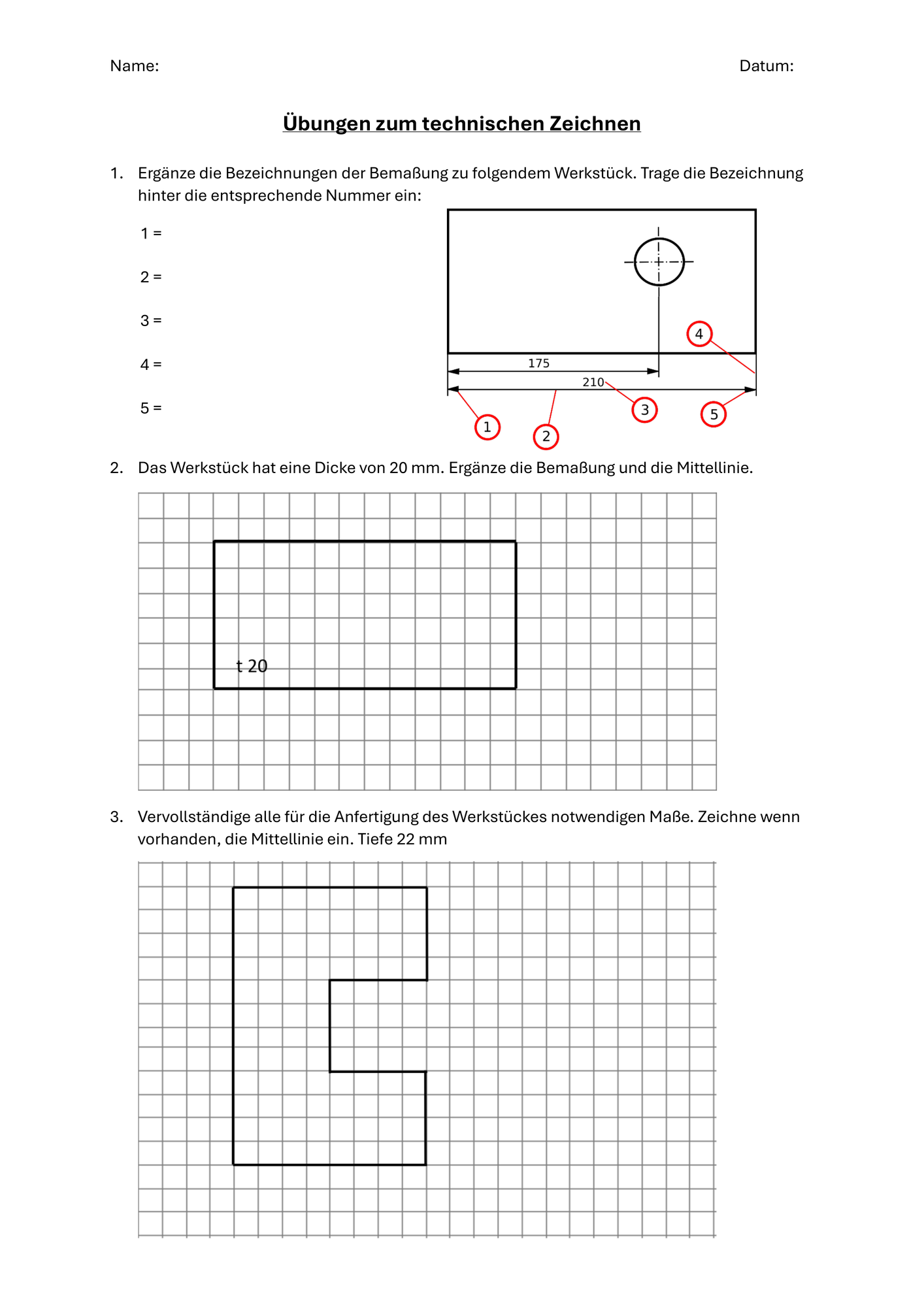

• Übungsaufgaben zum Benennen und Ergänzen von Maßen

• Lösungsblatt zur schnellen Kontrolle




  Themen:  technisches Zeichnen, Bemaßung, Bemaßungsregeln, Maßlinie, Maßhilfslinie, Maßzahl, Maßpfeil, Mittellinie, Symmetrieachse, Linienarten, Werkstück, technische Zeichnung, Technikunterricht, Arbeitsblatt Technik, Werken, Sekundarstufe I, Klasse 5, Klasse 6, Klasse 7, Übungen technisches Zeichnen, Merkblatt Technik
