Dieses Material bietet Deinen Schüler*innen eine spannende Aufgabe im technischen Zeichnen. Sie tauchen ein in die Welt der Kabinettperspektive und lernen, komplexe Körper präzise darzustellen. Mit dieser Übung festigen sie ihr Verständnis für räumliche Darstellungen und die genaue Umsetzung von Maßen.

Was Dich und Deine Klasse erwartet:

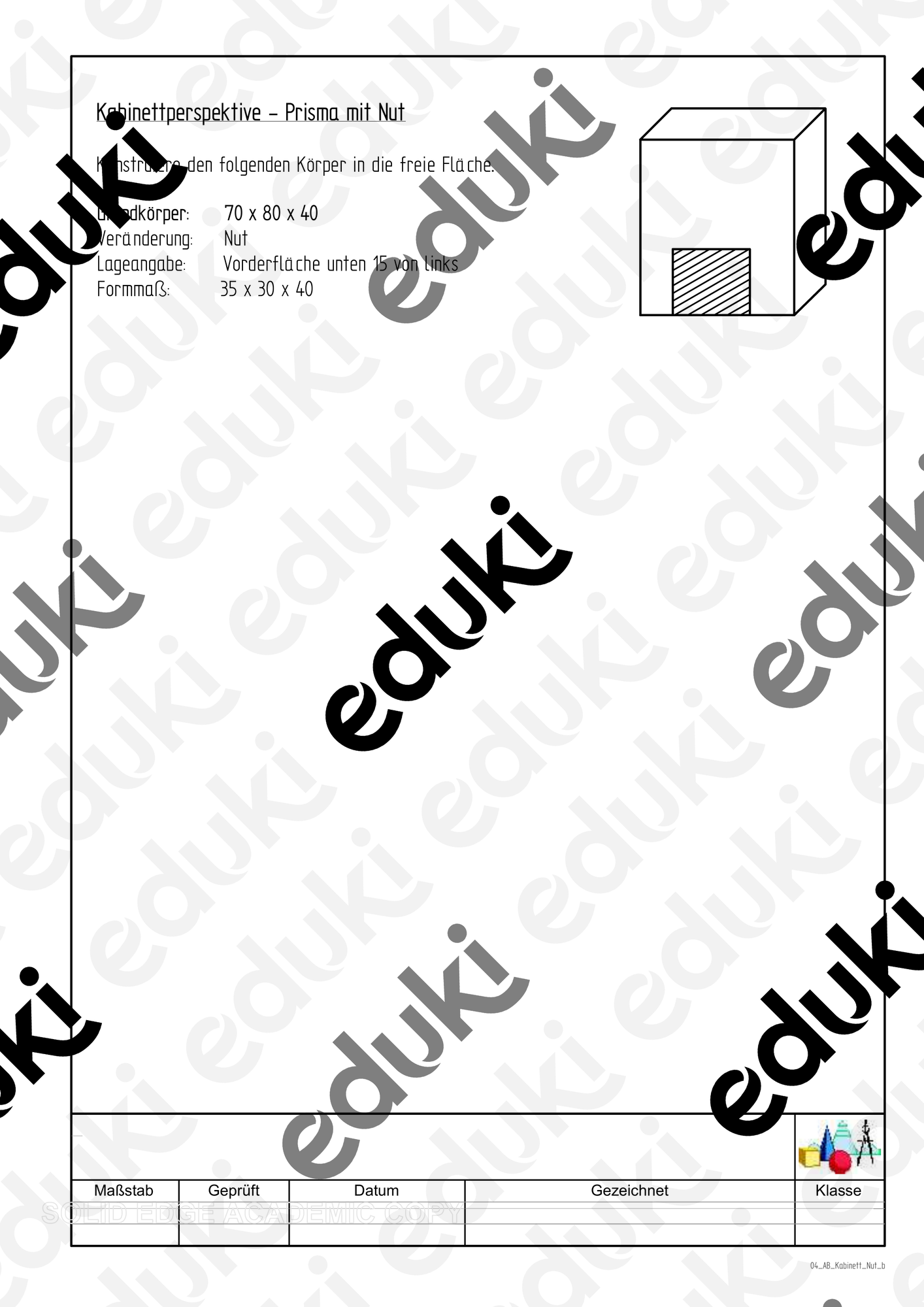

• Klar definierte Aufgabe: Deine Schüler*innen konstruieren ein Prisma mit einer Nut in Kabinettperspektive.
• Detaillierte Vorgaben: Alle notwendigen Maße für den Grundkörper (70 x 80 x 40) und die Nut (35 x 30 x 40) sind präzise angegeben.
• Spezifische Positionierung: Die Nut ist exakt an der Vorderfläche, unten und 15 Einheiten von links zu platzieren.
• Freie Zeichenfläche: Das Material bietet ausreichend Platz, um die Konstruktion Schritt für Schritt umzusetzen.
• Lösungsskizze: Eine beigefügte Lösungsskizze hilft bei der Selbstkontrolle oder dient als Referenz.

Diese Kompetenzen erwerben oder verbessern Deine Schüler*innen:

• Kabinettperspektive verstehen und anwenden: Sie lernen, wie man Objekte räumlich korrekt darstellt und die Regeln der Kabinettperspektive sicher beherrscht.
• Präzision im technischen Zeichnen: Deine Schüler*innen üben das exakte Übertragen von Maßen und das Einhalten von Proportionen.
• Räumliches Denken schulen: Die Aufgabe fördert das Vorstellungsvermögen für dreidimensionale Körper und deren Darstellung auf einer zweidimensionalen Fläche.
• Analyse von Konstruktionsanweisungen: Sie trainieren, technische Beschreibungen und Lageangaben genau zu interpretieren und in die Zeichnung umzusetzen.
• Selbstständiges Arbeiten: Die klare Aufgabenstellung ermöglicht es den Schüler*innen, die Konstruktion eigenverantwortlich zu erarbeiten und ihre Problemlösungsfähigkeiten zu stärken.
