Du suchst eine praktische Übung für den Technikunterricht? Mit diesem Material lernen deine Schüler*innen, wie man Körper in Kabinettperspektive darstellt. Sie konstruieren ein Prisma mit einer Stufe – eine tolle Herausforderung für räumliches Denken und präzises Arbeiten.

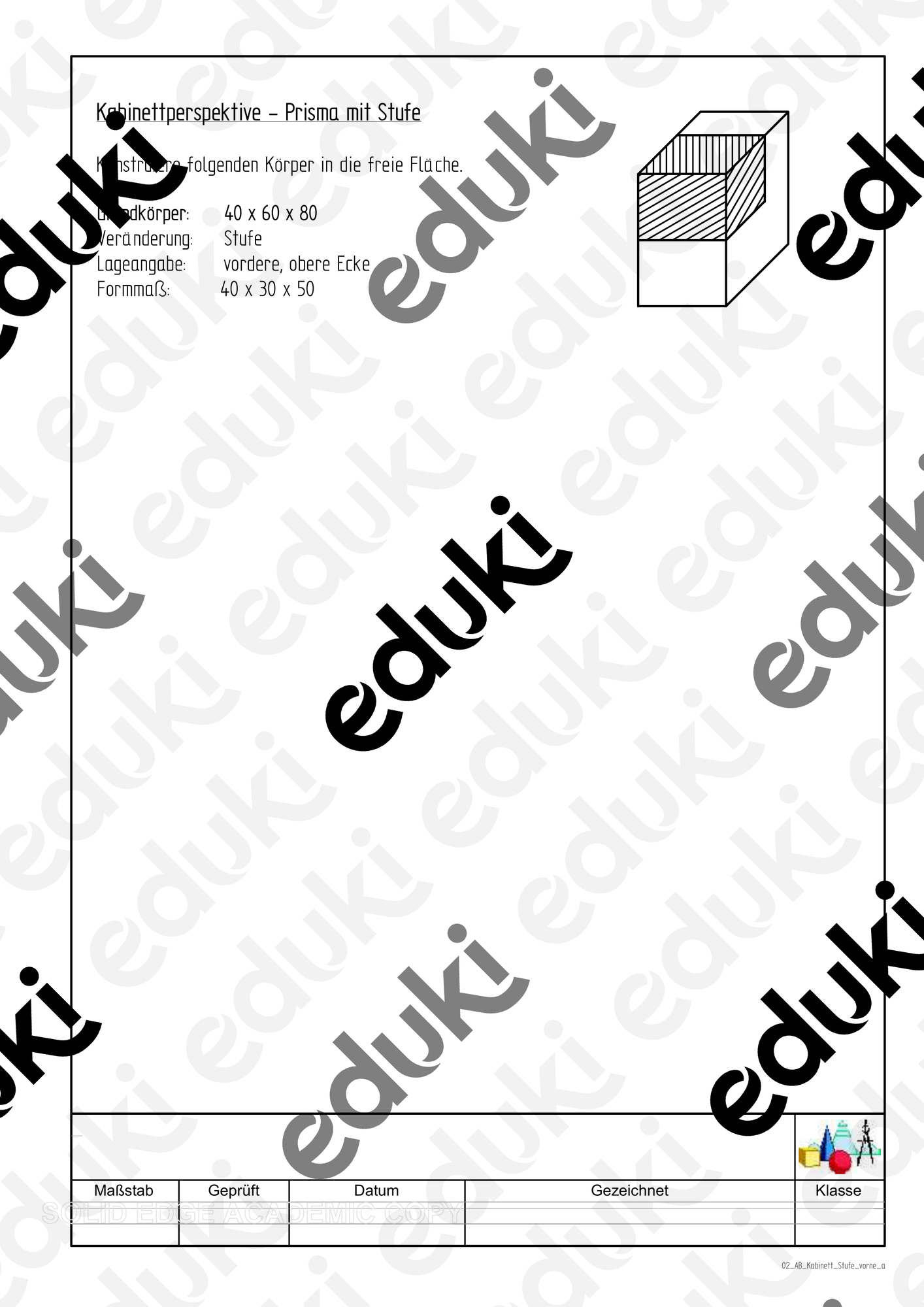

Dieses Arbeitsblatt bietet dir eine klare Aufgabe zum Zeichnen eines komplexen Körpers. Hier sind die genauen Angaben, die deine Schüler*innen umsetzen:

• Grundkörper: Ein Prisma mit den Maßen 40 mm (Breite) x 60 mm (Tiefe) x 80 mm (Höhe). Das ist die Basis für die Konstruktion.
• Veränderung: Eine "Stufe" wird in den Grundkörper eingearbeitet.
• Lage der Stufe: Die Stufe beginnt an der vorderen, oberen Ecke des Prismas. Achte darauf, dass dieser Startpunkt genau beachtet wird!
• Maße der Stufe: Die Stufe hat die Abmessungen 40 mm (Breite) x 30 mm (Tiefe) x 50 mm (Höhe). Diese Maße sind entscheidend für die korrekte Darstellung.

Mit dieser Übung festigen deine Schüler*innen wichtige Kompetenzen im technischen Zeichnen:

• Sie verstehen und wenden die Regeln der Kabinettperspektive an.
• Sie lernen, räumliche Körper präzise nach vorgegebenen Maßen zu zeichnen.
• Sie verbessern ihre Fähigkeit, technische Angaben zu interpretieren und in eine Zeichnung umzusetzen.
• Sie schulen ihre Genauigkeit und Sorgfalt beim Arbeiten mit Lineal und Bleistift.
• Sie entwickeln ein besseres räumliches Vorstellungsvermögen.
