Du suchst nach einem praktischen Arbeitsblatt, um das räumliche Vorstellungsvermögen und die Zeichenfähigkeiten deiner Schülerinnen und Schüler zu fördern? Mit diesem Material üben sie die Konstruktion eines Prismas mit einer Stufe in isometrischer Projektion.

Dieses Arbeitsblatt bietet eine klare und präzise Aufgabe, die deine Lernenden Schritt für Schritt durch die isometrische Darstellung führt. Es ist ideal, um die Grundlagen der technischen Zeichnung zu festigen oder zu vertiefen.

• Aufgabenstellung: Deine Schülerinnen und Schüler konstruieren einen Körper in isometrischer Projektion.
• Grundkörper: Ein Prisma mit den Maßen 40 x 80 x 60.
• Veränderung: Eine Stufe wird hinzugefügt.
• Position der Stufe: Die Stufe befindet sich auf der Deckfläche, an der vorderen linken Ecke des Prismas.
• Maße der Stufe: Die Stufe hat die Abmessungen 15 x 80 x 45.

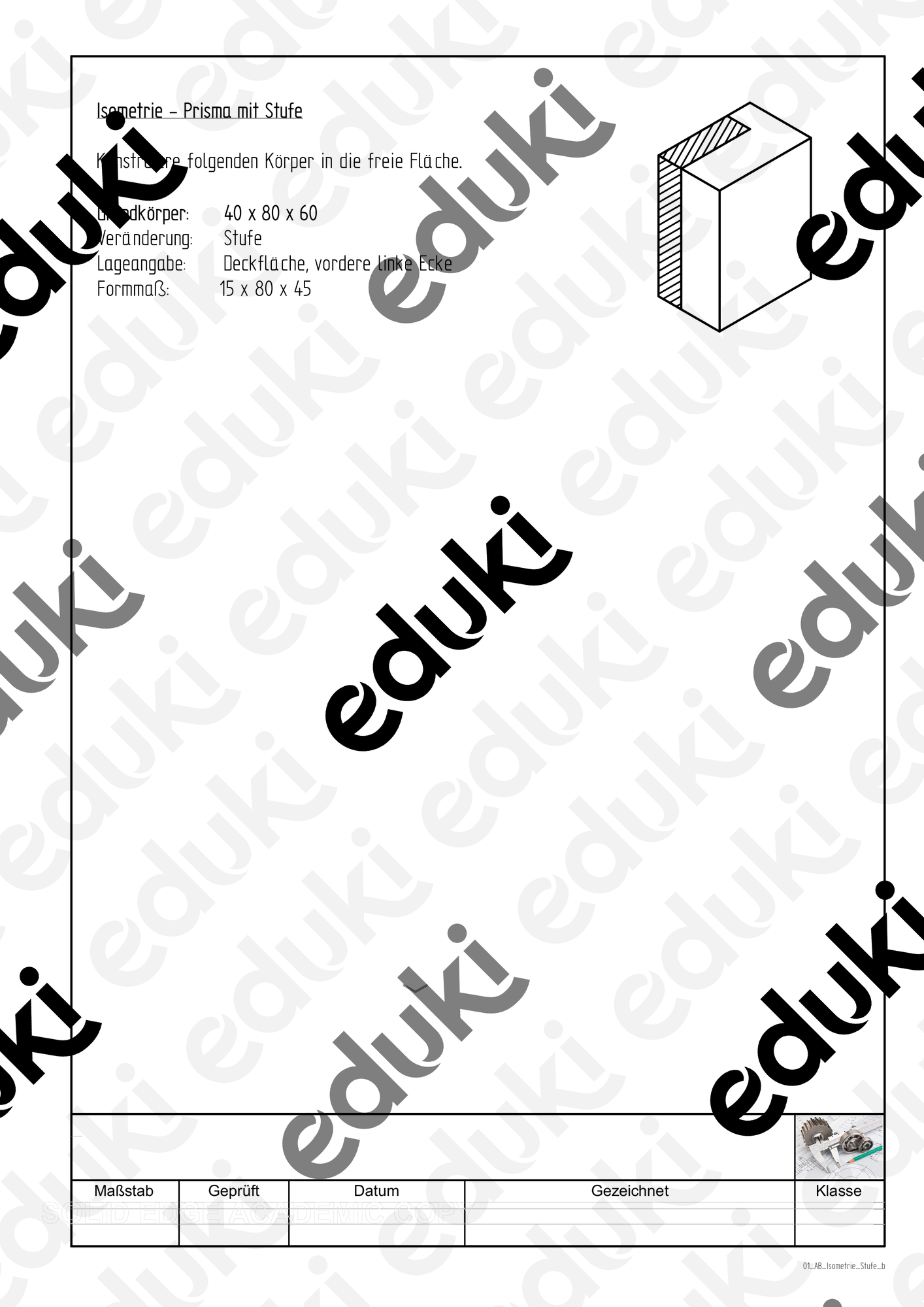

• Arbeitsgrundlage: Das Blatt enthält ein vorbereitetes isometrisches Raster, das das präzise Zeichnen erleichtert.
• Lösung inklusive: Eine detaillierte Musterlösung ist ebenfalls enthalten, damit du die Ergebnisse schnell und einfach überprüfen kannst.

Durch die Bearbeitung dieses Materials erwerben oder verbessern deine Schülerinnen und Schüler wichtige Kompetenzen:

• Sie trainieren ihr räumliches Vorstellungsvermögen.
• Sie verstehen und wenden die Grundlagen der isometrischen Projektion an.
• Sie lernen, Maßangaben korrekt in eine Zeichnung zu übertragen.
• Sie üben präzises und sauberes Zeichnen.
• Sie folgen konstruktiven Anweisungen Schritt für Schritt.
