Mit diesem Material üben deine Schüler*innen, komplexe Körper in isometrischer Darstellung zu zeichnen. Du erhältst ein Arbeitsblatt, das deine Lernenden Schritt für Schritt anleitet, ein Prisma mit verschiedenen Modifikationen isometrisch darzustellen. Es ist perfekt, um das räumliche Vorstellungsvermögen und die Präzision im technischen Zeichnen zu fördern.

Das Material beinhaltet:

• Einen Grundkörper: Ein Prisma mit den Maßen 60 x 40 x 80 mm als Basis für die Konstruktion.
• Eine Abschrägung: Präzise Angaben für eine Schräge an der hinteren, linken Ecke (40 x 40 x 25 mm).
• Eine Stufe: Detaillierte Maße für eine Stufe an der Seitenfläche unten rechts (60 x 15 x 45 mm).
• Eine Nut: Genaue Spezifikationen für eine mittig in die Vorderfläche eingefräste Nut (30 x 40 x 20 mm).

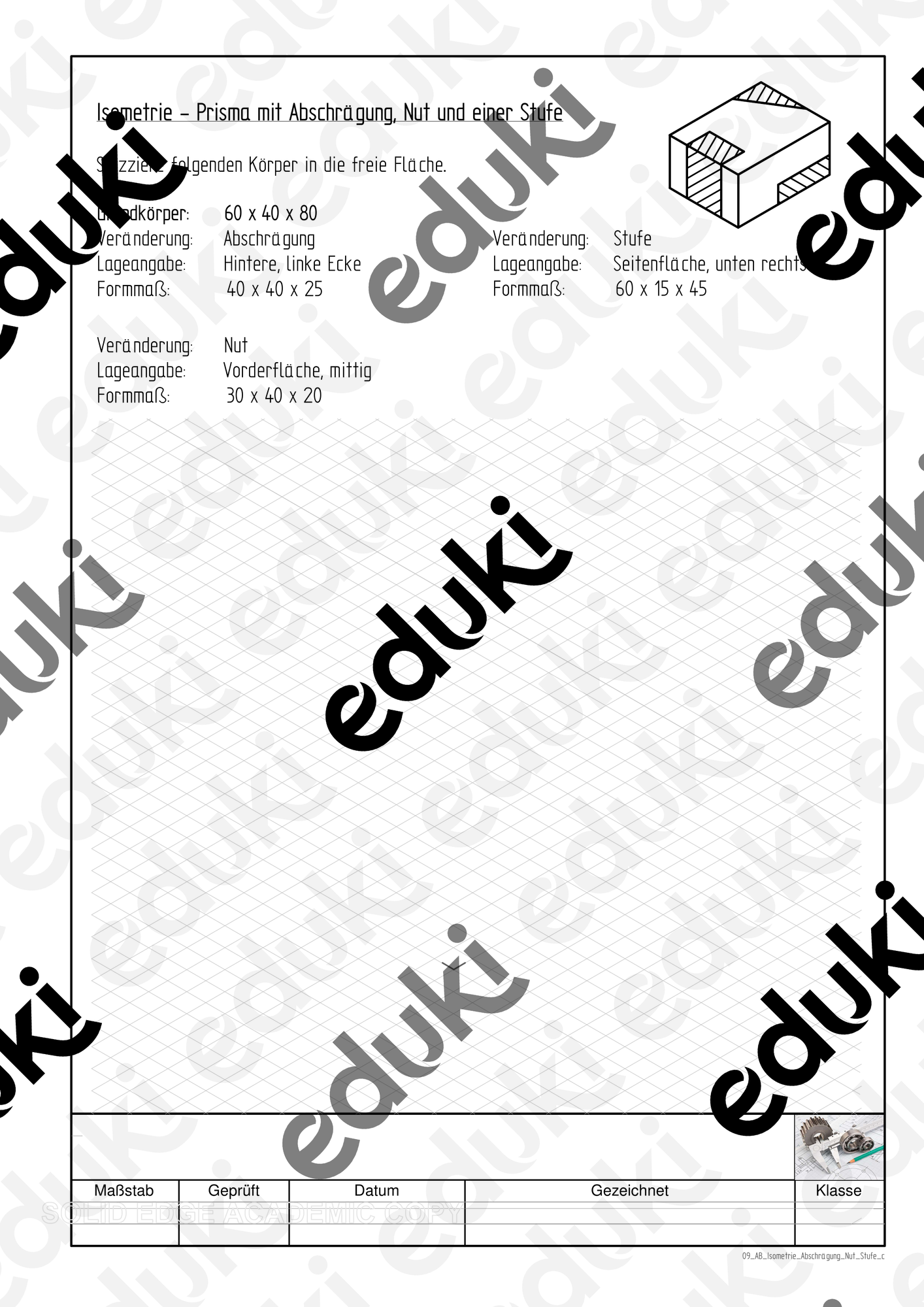

• Ein Arbeitsblatt: Eine freie Fläche für die eigenständige Konstruktion oder Skizze des Körpers.
• Eine Musterlösung: Eine vollständige Lösung zur einfachen Selbstkontrolle und zum Vergleich.

Deine Schüler*innen verbessern mit diesem Material folgende Kompetenzen:

• Sie entwickeln ihr räumliches Vorstellungsvermögen, indem sie dreidimensionale Objekte mental erfassen und umsetzen.
• Sie wenden die Regeln der isometrischen Darstellung an und festigen ihr Wissen über diese wichtige Zeichentechnik.
• Sie interpretieren technische Zeichnungsangaben präzise und setzen diese korrekt in eine grafische Darstellung um.
• Sie konstruieren komplexe Körper schrittweise und lernen, verschiedene Modifikationen systematisch zu integrieren.
• Sie arbeiten selbstständig und präzise, was für das technische Zeichnen unerlässlich ist.
