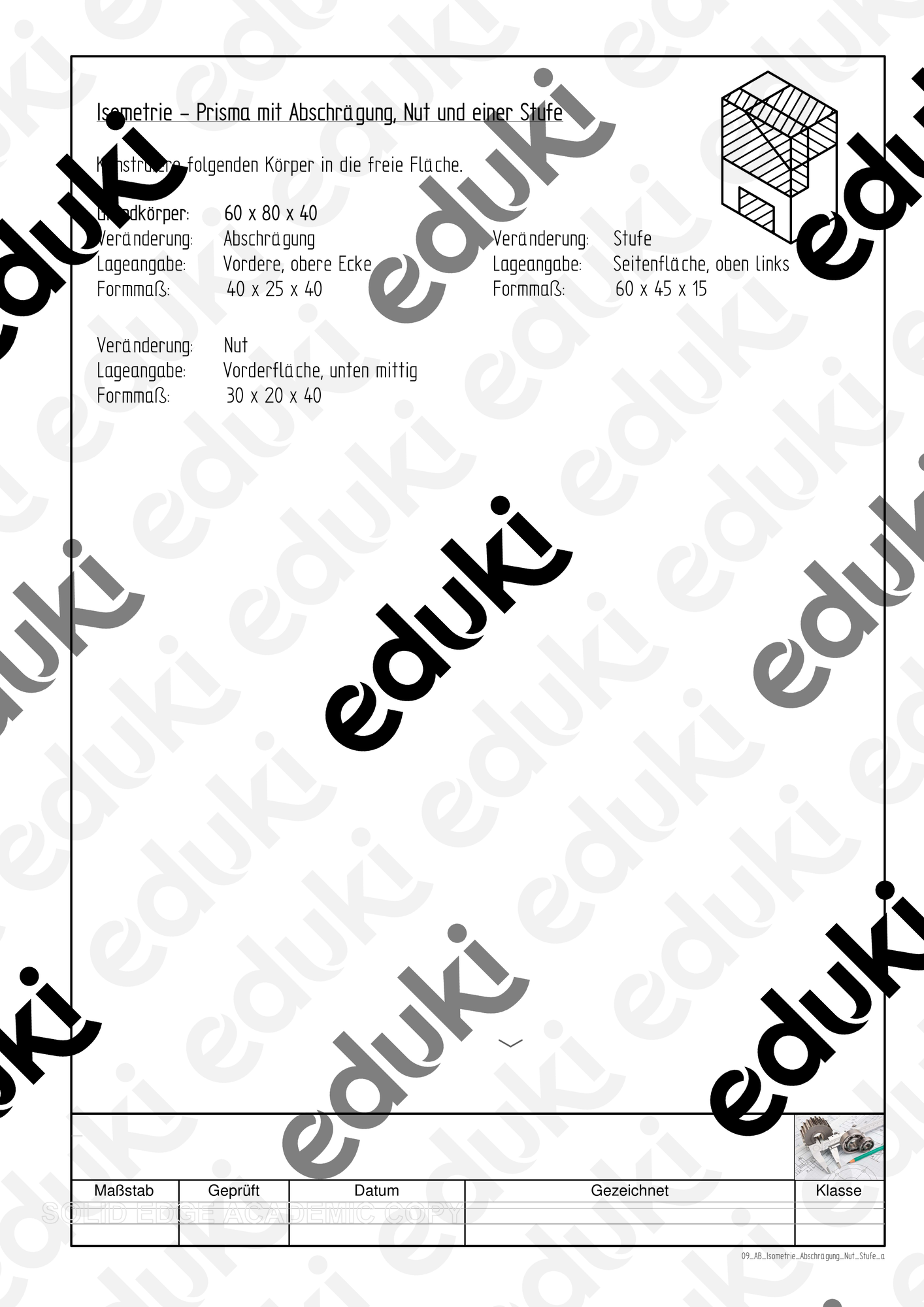

Dieses Material bietet deinen Schüler*innen eine spannende Herausforderung im Bereich der Isometrie. Du findest hier eine detaillierte Aufgabe, bei der sie einen komplexen Körper mit verschiedenen Modifikationen präzise zeichnen. Sie üben dabei, wie man einen Grundkörper systematisch um eine Abschrägung, eine Nut und eine Stufe erweitert. Das Arbeitsblatt enthält alle notwendigen Angaben, damit deine Schüler*innen den Körper Schritt für Schritt konstruieren können:

• Grundkörper: Ein Prisma mit den Maßen 60 x 80 x 40 mm. Dies bildet die Basis für die weitere Konstruktion.
• Abschrägung: Eine präzise Abschrägung an der vorderen, oberen Ecke des Prismas. Die Maße sind 40 x 25 x 40 mm.
• Stufe: Eine Stufe, die an der Seitenfläche oben links angebracht wird. Ihre Abmessungen sind 60 x 45 x 15 mm.
• Nut: Eine Nut, die mittig unten in die Vorderfläche des Körpers eingearbeitet wird. Sie hat die Maße 30 x 20 x 40 mm.
• Die Aufgabe ist es, diesen komplexen Körper exakt in die dafür vorgesehene freie Fläche zu skizzieren oder zu konstruieren.

Mit diesem Material fördern deine Schüler*innen wichtige Kompetenzen:

• Sie verbessern ihr räumliches Vorstellungsvermögen, indem sie 2D-Angaben in eine 3D-Darstellung umsetzen.
• Sie trainieren das präzise technische Zeichnen und die genaue Einhaltung von Maßen.
• Sie lernen die Anwendung von Isometrie-Regeln bei der Darstellung komplexer Formen.
• Sie üben die Interpretation von technischen Zeichnungen und das Umsetzen von Lage- und Formangaben.
• Sie entwickeln Fähigkeiten im Umgang mit komplexen Geometrien und deren schrittweiser Konstruktion.
