Leistungsüberprüfung Technisches Zeichnen

Leistungsüberprüfung TW

In dieser Leistungsüberprüfung lernen die Schüler*innen die Grundlagen des technischen Zeichnens. Sie üben wichtige Fähigkeiten, die sie für das Zeichnen von technischen Skizzen benötigen. Die Aufgaben sind so gestaltet, dass sie sowohl das Verständnis als auch die praktischen Fertigkeiten fördern.

Lernziele

• Verstehen der Unterschiede zwischen technischen Zeichnungen und Skizzen.
• Fähigkeit zur Beschriftung von Bauteilen in technischen Zeichnungen.
• Erstellen von präzisen Zeichnungen mit den richtigen Maßen.
• Verwendung verschiedener Linientypen und deren Bedeutung.
• Verbesserung der Sauberkeit und Genauigkeit beim Zeichnen.

Aufgabenübersicht

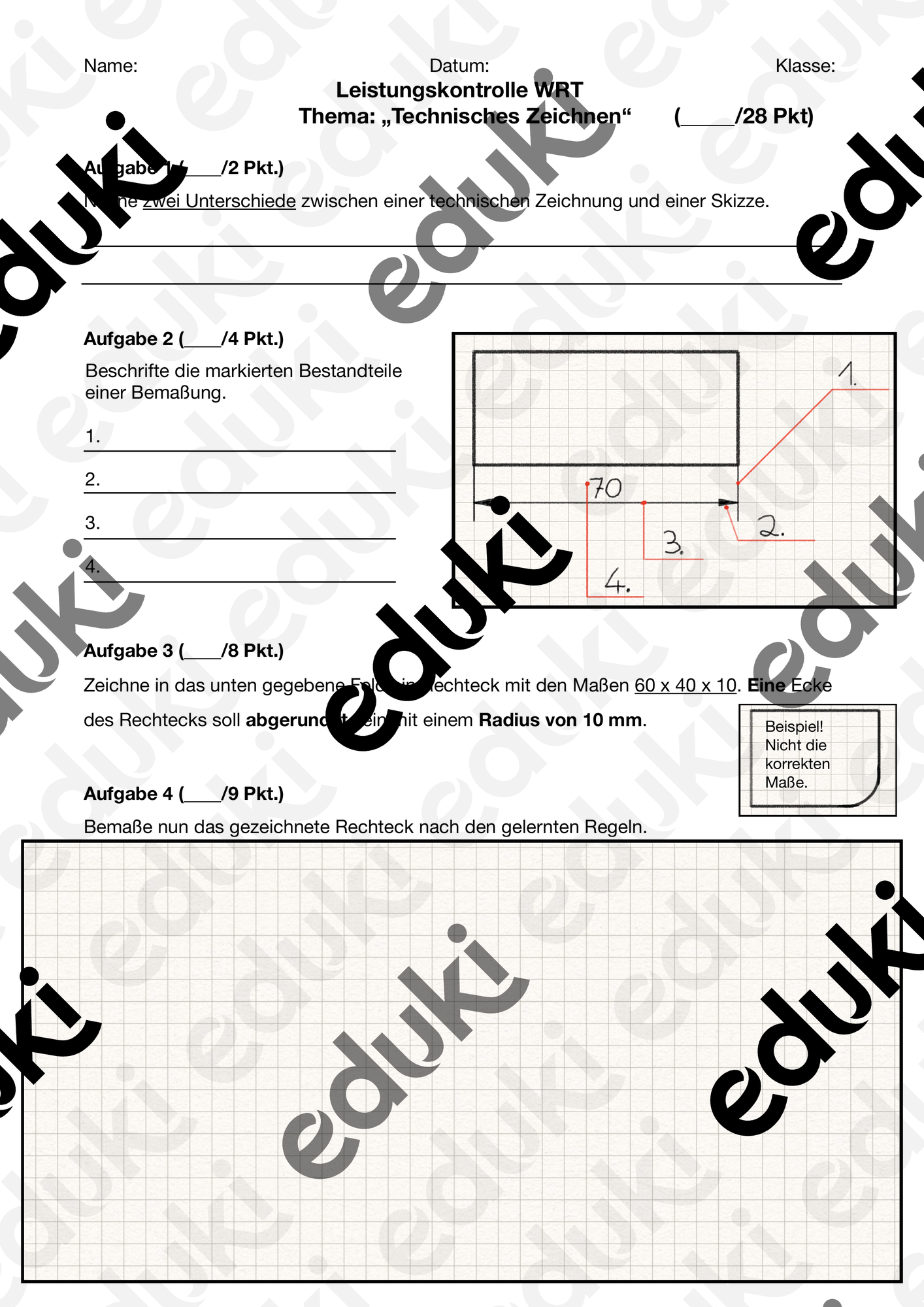

• Aufgabe 1 (2 Pkt): Nenne zwei Unterschiede zwischen einer technischen Zeichnung und einer Skizze.
• Aufgabe 2 (4 Pkt): Beschrifte die markierten Bestandteile einer Bemaßung.
• Aufgabe 3 (8 Pkt): Zeichne ein Rechteck mit den Maßen 60 x 40 x 10. Eine Ecke des Rechtecks soll mit einem Radius von 10 mm abgerundet werden.
• Aufgabe 4 (9 Pkt): Bemaße das gezeichnete Rechteck nach den gelernten Regeln.
• Aufgabe 5 (5 Pkt): Vervollständige die Tabelle. Benutze zum Zeichnen einen Bleistift und ein Lineal.

Tipp!

Achte bei der Bearbeitung auf die folgenden Punkte:

• Bleistift
• Lineal
• Sauberkeit
• gerade Linien
