Mit dieser Laser-Vorlage lässt sich ein Bohrerblock übersichtlich und dauerhaft beschriften. Die Vorlage enthält die Beschriftungen der Bohrergrößen sowie Markierungen für die einzelnen Bohrungen und sorgt für mehr Ordnung und eine schnelle Orientierung in der Werkstatt.

Die Dateien eignen sich für den Einsatz mit nahezu allen gängigen Lasercutter-Programmen und können bei Bedarf an die eigenen Maße angepasst werden.

Enthalten sind:

• Gravurvorlage für einen Bohrerblock

• PDF- und SVG-Datei

Die Gravurvorlage enthält:

• Beschriftungen der Bohrergrößen und Markierungen der Bohrlöcher

• Universalspiralbohrer: 1–13 mm (0,5-mm-Schritte) sowie 1,3 mm (Platinen) und 6,3 mm (für 6-mm-Dübel)

• Holzspiralbohrer: 3–10 mm (3, 4, 5, 6, 7, 8 und 10 mm)

• 2 Senkerplätze

Technische Daten:

• Maße des Bohrerblocks: 215 × 120 mm

• Die Vorlage kann bei Bedarf individuell angepasst werden.

Hinweise:

• Schrift und Zahlen wurden gerastert, damit die Dateien unabhängig von installierten Schriftarten problemlos geöffnet werden können.

• Zahlen und Beschriftungen als Gravur, die Markierungen der Bohrlöcher als Liniengravur ausführen.

• Für eine optimale Passgenauigkeit empfiehlt es sich, die Bohrungen 0,5 mm größer als den jeweiligen Bohrerdurchmesser auszuführen. Dadurch lassen sich die Bohrer leicht entnehmen und wieder einsetzen.

Ideal für:

• Technikunterricht

• Schul- und Holzwerkstatt

• Makerspace

• Lasercutter-Projekte

• Werkstattorganisation

Hinweis zum Download:

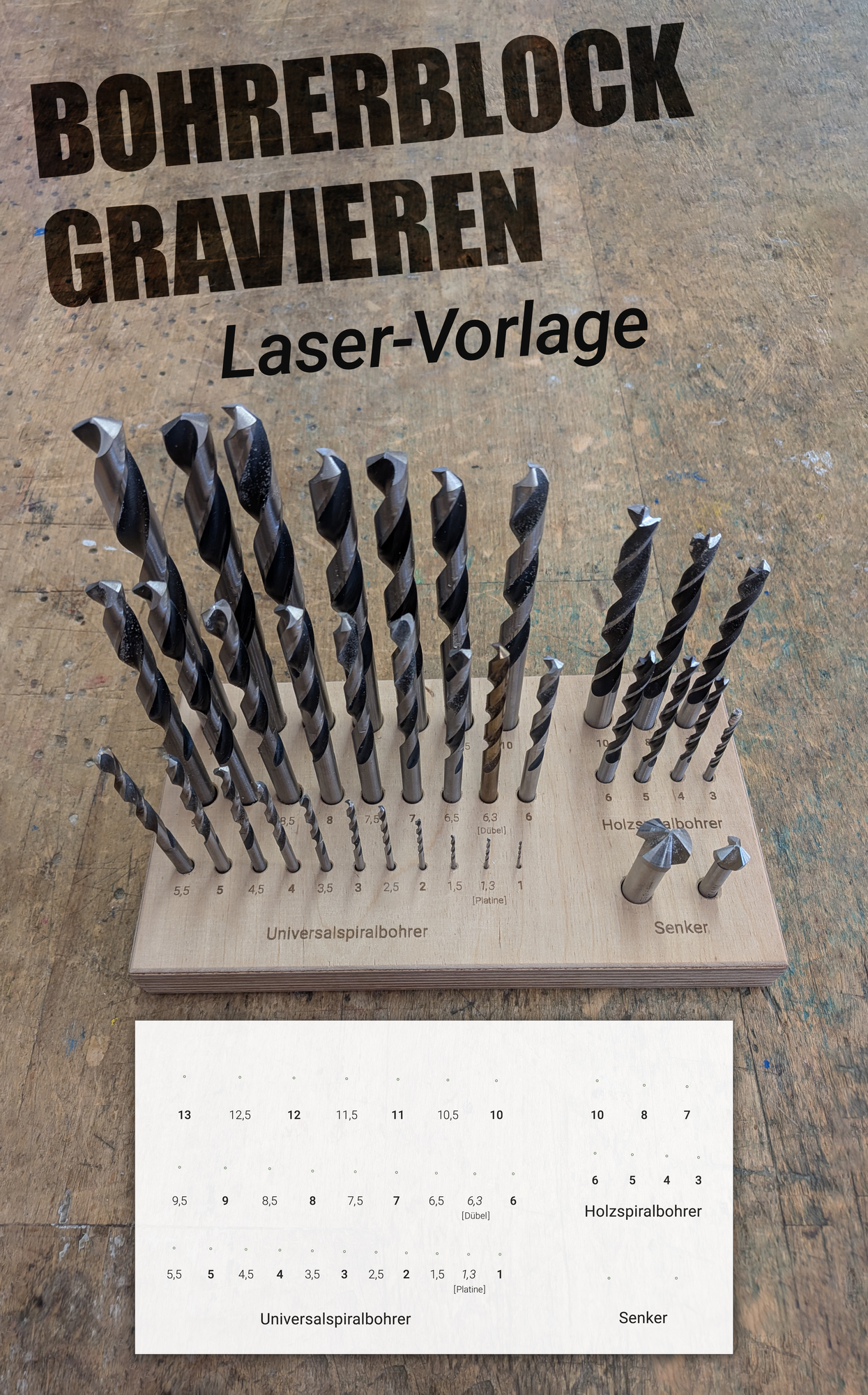

Es handelt sich ausschließlich um die Laserdateien zum Gravieren des Bohrerblocks. Der abgebildete Bohrerblock dient lediglich als Anwendungsbeispiel und ist nicht Bestandteil des Downloads.

Fach: Technik
Dateiformate: PDF und SVG
