Mit diesem praxisorientierten Arbeitsblatt untersuchen die Schülerinnen und Schüler die grundlegenden Gesetzmäßigkeiten einer Parallelschaltung von Widerständen. Dazu bauen sie die vorgegebene Schaltung selbstständig auf und führen Strom- sowie Spannungsmessungen mit dem Digitalmultimeter durch.

Die gemessenen Werte werden in einer Tabelle dokumentiert und anschließend ausgewertet. Die Lernenden erkennen dabei die besonderen Eigenschaften einer Parallelschaltung und erarbeiten die Zusammenhänge zwischen Spannung, Stromstärke und Gesamtwiderstand.

Durch die praktische Messung und anschließende Auswertung wird das Verständnis für elektrische Grundschaltungen vertieft und der Bezug zwischen Theorie und Praxis hergestellt.

Das Material eignet sich besonders für den Einsatz in der Berufsschule, Fachoberschule (FOS) und im Beruflichen Gymnasium (BG). Im eigenen Unterricht wird die Übung mit dem Festo Gerätesatz „Grundlagen der Elektrotechnik“ durchgeführt, kann jedoch ebenso problemlos mit anderen Laborausstattungen umgesetzt werden.

Das Material enthält:

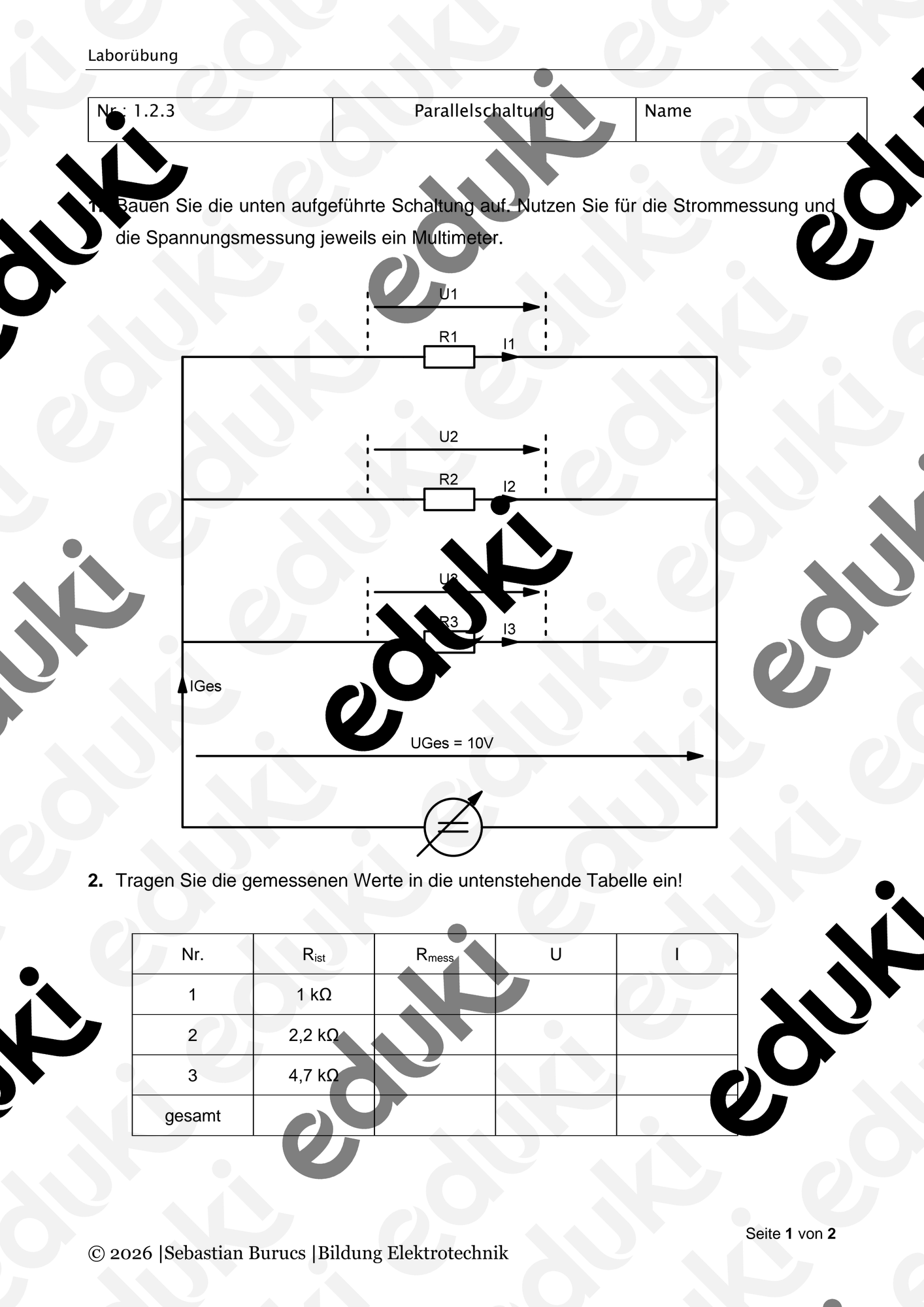

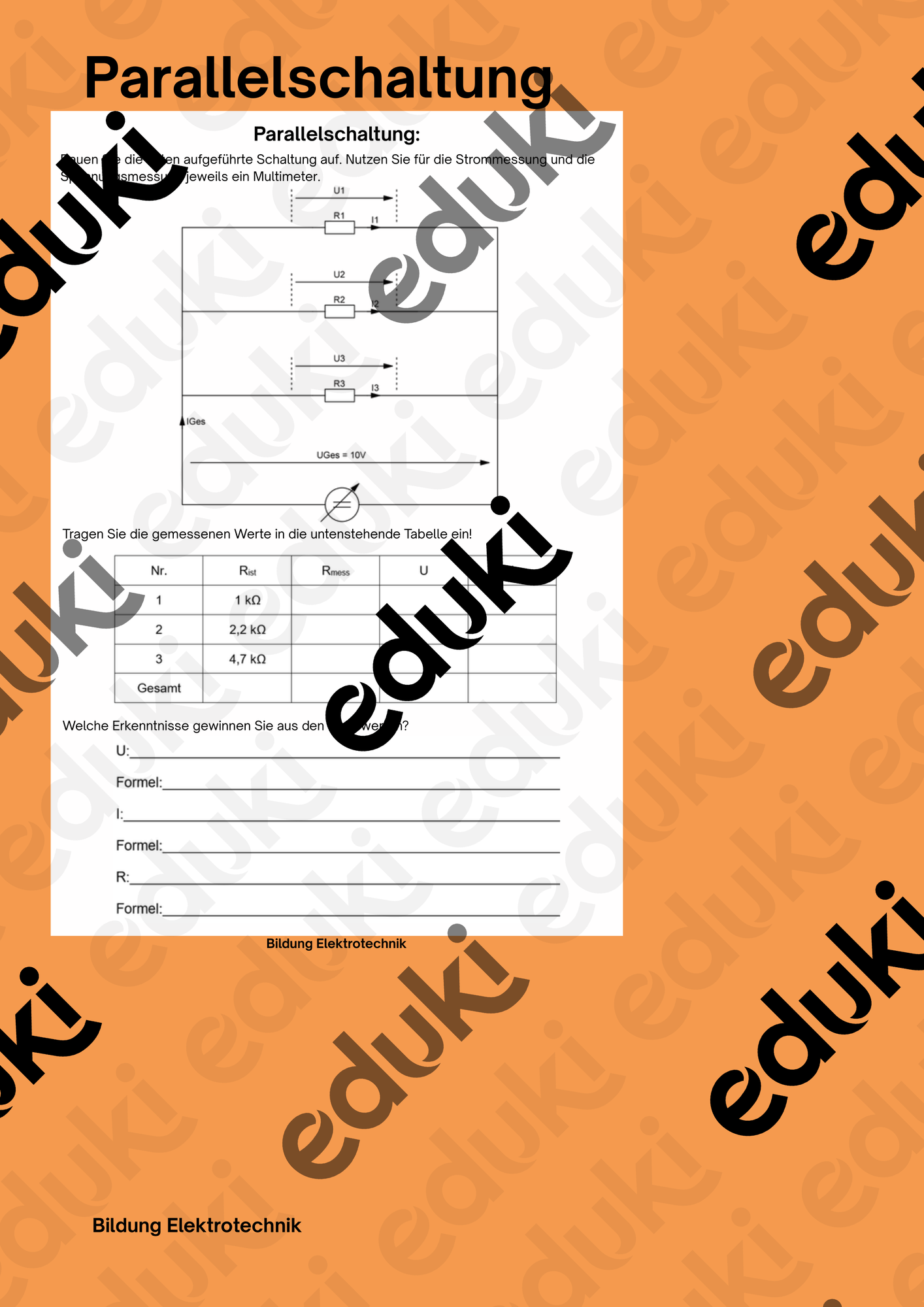

• Praktische Aufbauaufgabe einer Parallelschaltung

• Messung von Strom und Spannung mit Digitalmultimetern

• Messtabelle zur Dokumentation der Ergebnisse

• Auswertungsaufgaben zur Erarbeitung der Gesetzmäßigkeiten

• Arbeitsblatt als PDF

• Bearbeitbare Word-Datei

• Alle technischen Zeichnungen und Schaltpläne als SVG-Dateien zur individuellen Anpassung

Geeignet für:

• Berufsschule

• Fachoberschule (FOS)

• Berufliches Gymnasium (BG)

Einsatzmöglichkeiten:

• Fachpraxis Elektrotechnik

• Laborunterricht

• Einzel- oder Partnerarbeit

• Erarbeitung elektrischer Grundschaltungen

• Wiederholung und Prüfungsvorbereitung

Alle Materialien wurden im Unterricht erprobt und sind auf einen klaren Aufbau, eine hohe Praxisnähe und eine direkte Einsetzbarkeit im Unterricht ausgelegt.
