Mit diesem praxisorientierten Arbeitsblatt untersuchen die Schülerinnen und Schüler die grundlegenden Gesetzmäßigkeiten einer Reihenschaltung von Widerständen. Dazu bauen sie die vorgegebene Schaltung selbstständig auf und führen Strom- sowie Spannungsmessungen mit dem Digitalmultimeter durch.

Die gemessenen Werte werden systematisch in einer Tabelle dokumentiert und anschließend ausgewertet. Abschließend formulieren die Lernenden die wesentlichen Erkenntnisse zur Stromstärke, Spannung und zum Gesamtwiderstand und leiten die entsprechenden Gesetzmäßigkeiten und Formeln der Reihenschaltung selbstständig ab.

Das Material eignet sich besonders für den Einsatz in der Berufsschule, Fachoberschule (FOS)und im Beruflichen Gymnasium (BG). Im eigenen Unterricht wird die Übung mit dem Festo Gerätesatz „Grundlagen der Elektrotechnik“ durchgeführt, kann jedoch ebenso problemlos mit anderen Laborausstattungen umgesetzt werden.

Das Material enthält:

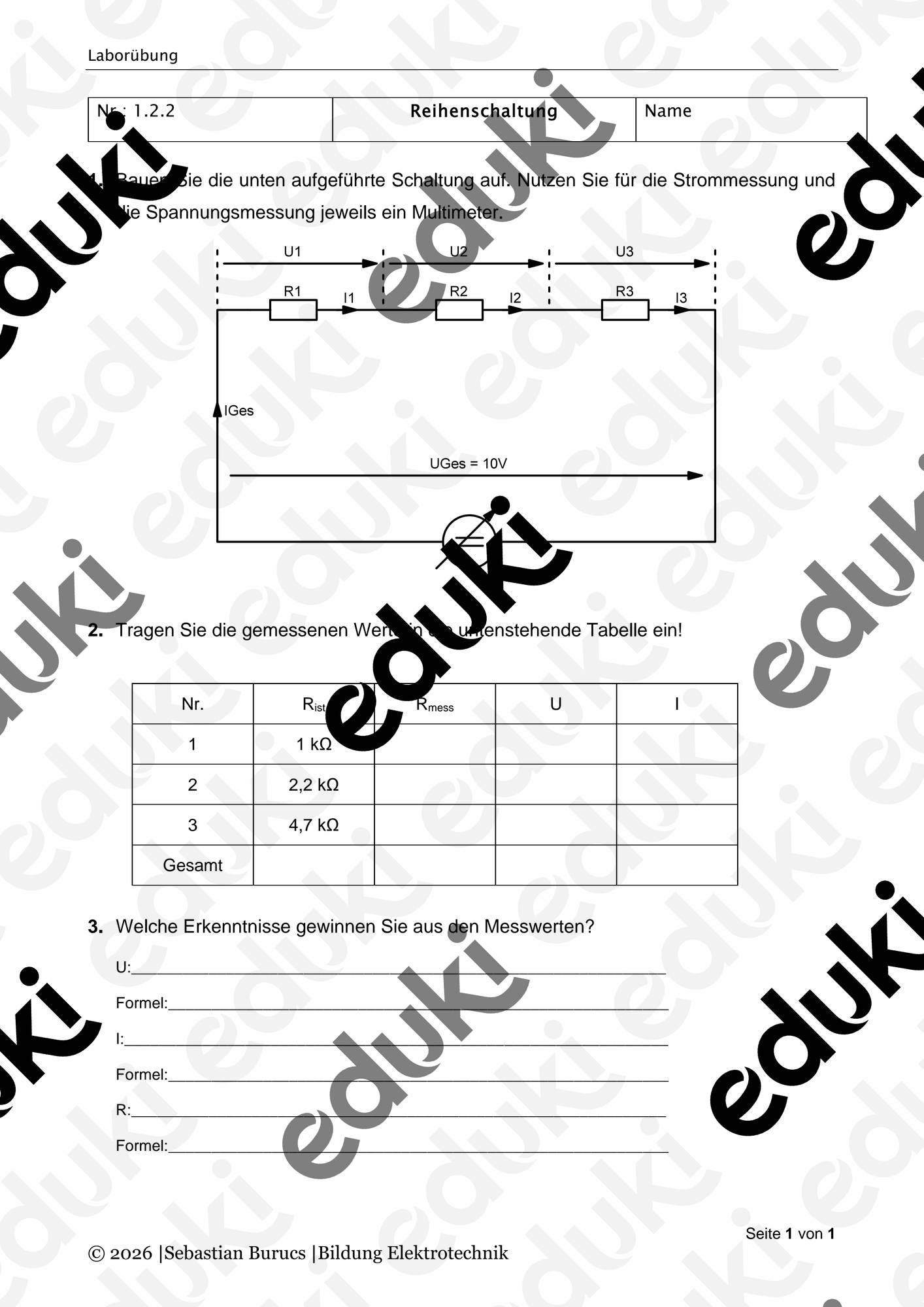

• Praktische Aufbauaufgabe einer Reihenschaltung

• Messung von Strom und Spannung mit zwei Digitalmultimetern

• Messtabelle zur Dokumentation der Ergebnisse

• Auswertungsaufgaben zur Herleitung der Gesetzmäßigkeiten

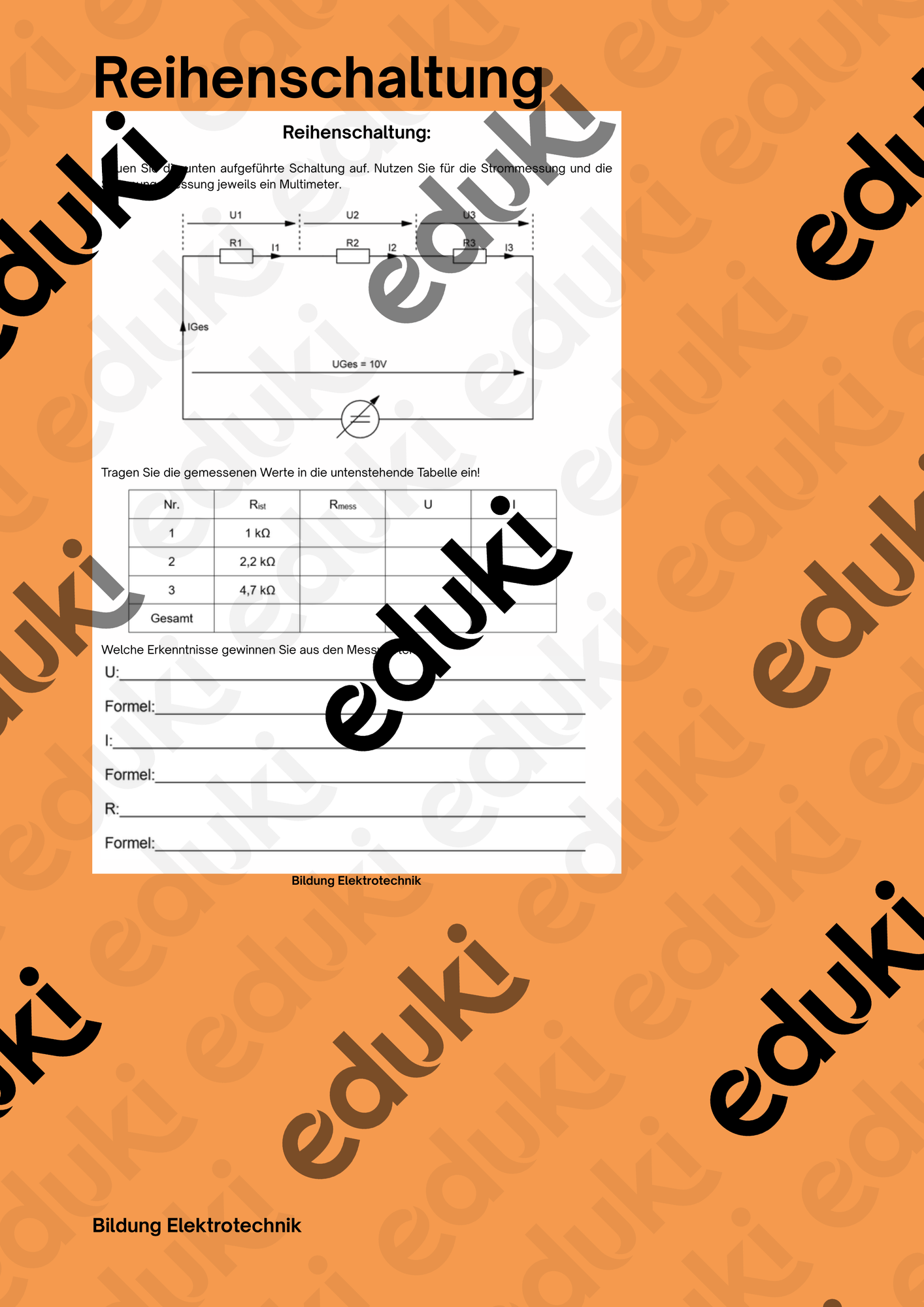

• Arbeitsblatt als PDF

• Bearbeitbare Word-Datei

• Alle technischen Zeichnungen und Schaltpläne als SVG-Dateien zur individuellen Anpassung

Geeignet für:

• Berufsschule

• Fachoberschule (FOS)

• Berufliches Gymnasium (BG)

Einsatzmöglichkeiten:

• Fachpraxis Elektrotechnik

• Laborunterricht

• Einzel- oder Partnerarbeit

• Erarbeitung der Reihenschaltung

• Wiederholung und Prüfungsvorbereitung

Das Arbeitsblatt wurde im Unterricht erprobt und ist auf einen strukturierten, praxisnahen und direkt einsetzbaren Unterricht ausgelegt.
