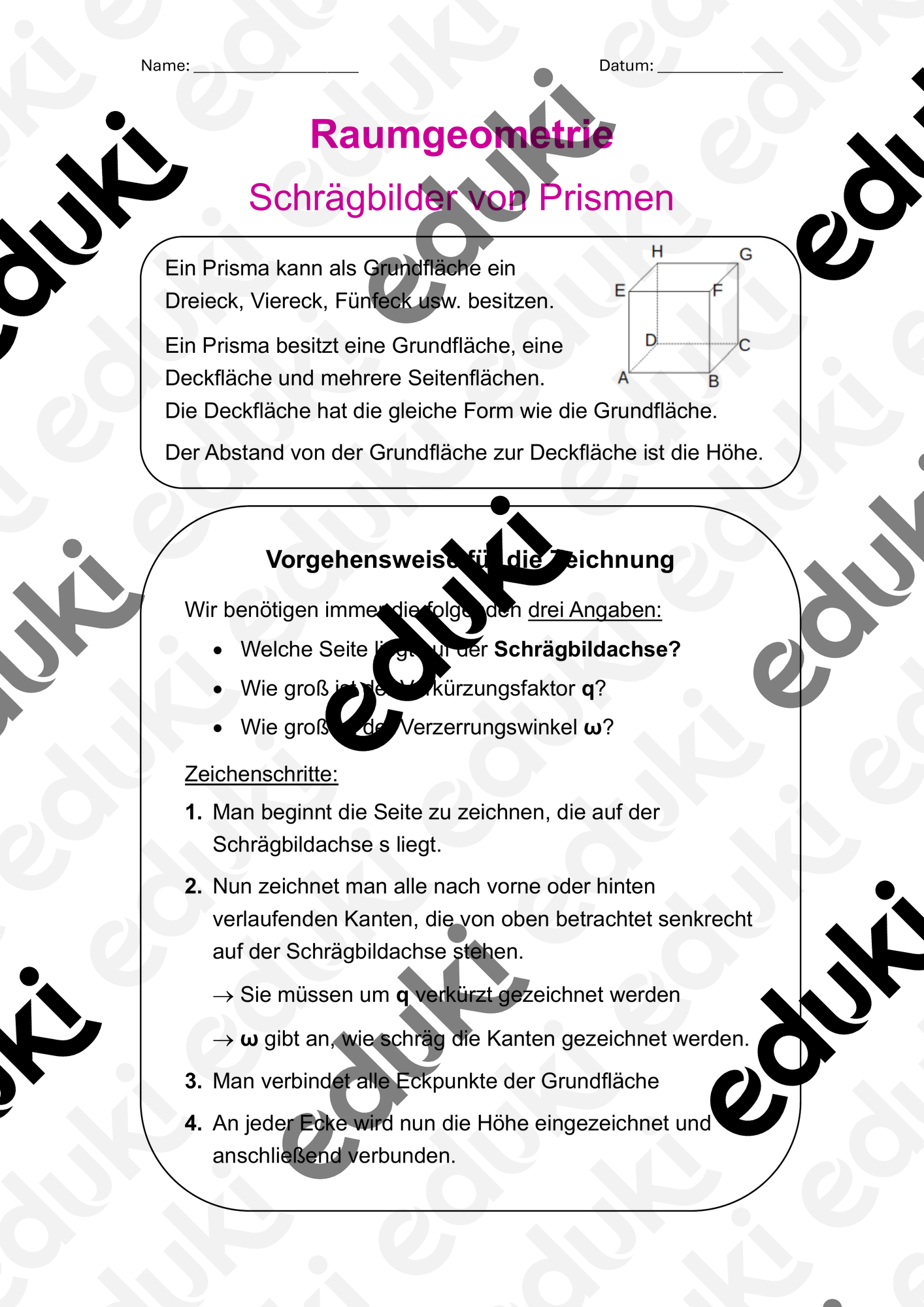

Du möchtest Deinen Schüler*innen die Raumgeometrie näherbringen und ihnen zeigen, wie man Schrägbilder von Prismen zeichnet? Dieses Material bietet Dir eine klare und verständliche Anleitung, um genau das zu lernen und zu üben. Es erklärt Dir und Deinen Lernenden Schritt für Schritt, wie man Prismen mit verschiedenen Grundflächen korrekt darstellt.

Was Dich in diesem Material erwartet:

• Eine einfache Erklärung, was ein Prisma ist und welche Eigenschaften es hat. Du lernst, dass Prismen eine Grundfläche, eine Deckfläche und Seitenflächen besitzen und die Deckfläche immer die gleiche Form wie die Grundfläche hat.
• Eine detaillierte Schritt-für-Schritt-Anleitung zum Zeichnen von Schrägbildern, die alle wichtigen Aspekte berücksichtigt.
• Fünf abwechslungsreiche Beispiele mit unterschiedlichen Grundflächen (Rechteck, Quadrat, Drachen, Raute, gleichschenkliges Dreieck), die Du direkt mit Deinen Schüler*innen bearbeiten kannst.
• Praktische Übungsaufgaben, um das Gelernte sofort anzuwenden und zu festigen.

So zeichnest Du Schrägbilder von Prismen – die Vorgehensweise:

Für jedes Schrägbild benötigst Du immer diese drei wichtigen Angaben:

• Welche Seite liegt auf der Schrägbildachse? Du legst fest, welche Seite der Grundfläche auf der Achse liegen soll, um die Zeichnung richtig auszurichten.
• Wie groß ist der Verzerrungsfaktor q? Dieser Faktor gibt an, um wie viel die nach hinten verlaufenden Kanten verkürzt werden.
• Wie groß ist der Verzerrungswinkel ω? Dieser Winkel bestimmt, wie schräg die Kanten gezeichnet werden, die von der Schrägbildachse wegführen.

Die Zeichenschritte sind ganz einfach:

1. Zeichne zuerst die Seite der Grundfläche, die auf der Schrägbildachse liegt.
2. Danach zeichnest Du die Kanten, die nach vorne oder hinten verlaufen. Diese stehen senkrecht zur Schrägbildachse, wenn Du sie von oben betrachtest. Denke daran: Du musst sie um den Verzerrungsfaktor q verkürzen und im Verzerrungswinkel ω zeichnen.
3. Verbinde alle Eckpunkte der Grundfläche, um sie fertigzustellen.
4. Zeichne an jedem Eckpunkt die Höhe des Prismas ein und verbinde die oberen Enden, um die Deckfläche zu erhalten.

Deine Schüler*innen werden lernen:

• Die grundlegenden Eigenschaften von Prismen zu verstehen und zu benennen.
• Die Bedeutung und Anwendung des Verzerrungsfaktors q und des Verzerrungswinkels ω beim Zeichnen von Schrägbildern.
• Schritt-für-Schritt-Anleitungen präzise umzusetzen, um komplexe geometrische Figuren darzustellen.
• Selbstständig Schrägbilder von Prismen mit verschiedenen Grundflächen zu konstruieren.
• Ihr räumliches Vorstellungsvermögen und ihre Zeichenfähigkeiten zu verbessern.
