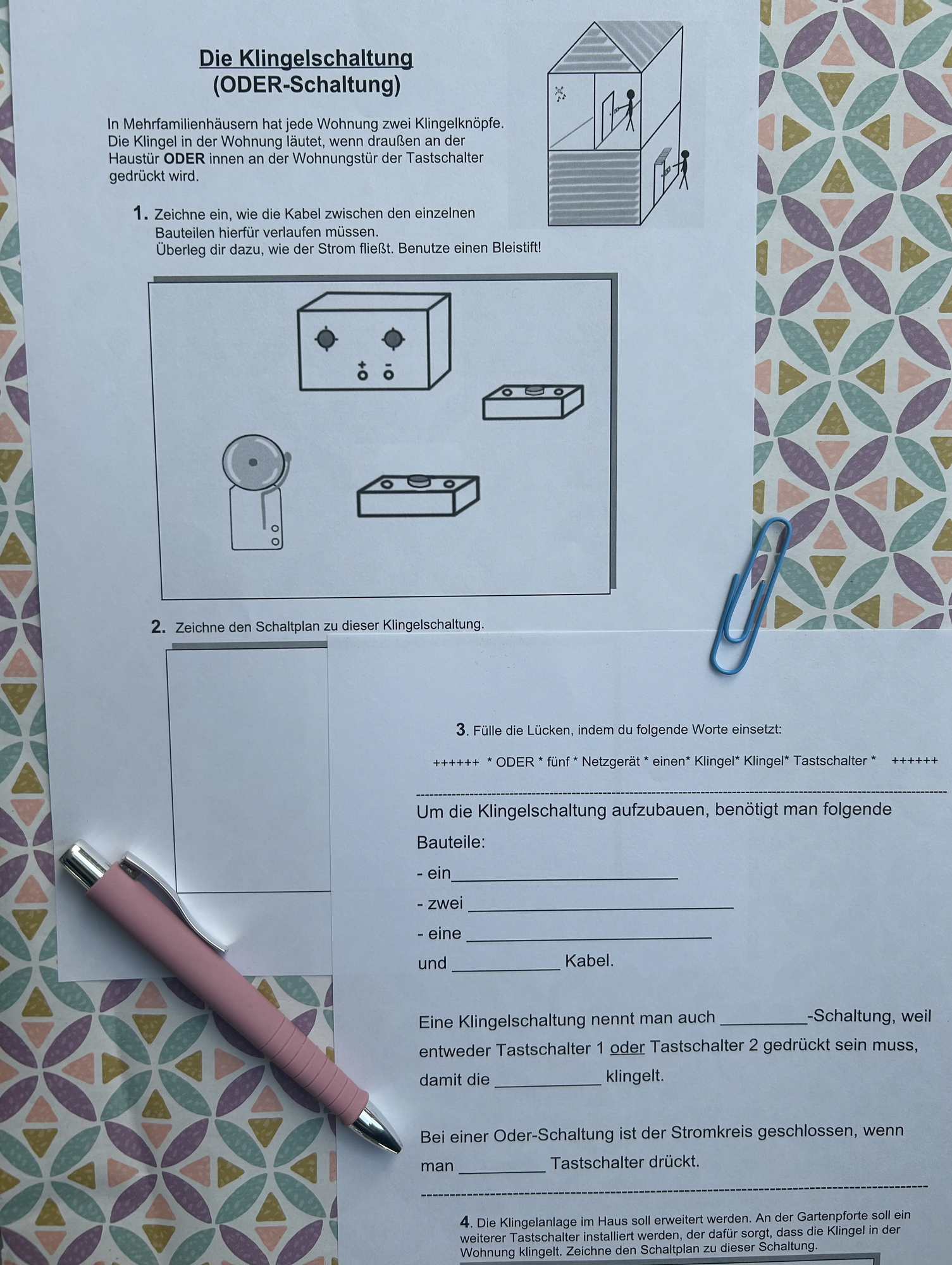

Dieses Arbeitsblatt setze ich häufig in Klasse 5 ein.

Das Thema ist ein schönes Anwendungsbeispiel für verschiedene Stromkreise. Es handelt sich um eine Parallelschaltung von Schaltern/ ODER-Schaltung.

Als Einstieg zeige ich das Bild mit dem Haus. Wir thematisieren, dass unten an der Hauseingangstür und oben im Hausflur an der Wohnungstür geklingelt werden kann und die gleiche Klingel in der Wohnung klingelt.

Anschließend gebe ich der Klasse die Aufgabe mit Bleistift die Kabel in die Zeichnung einzuzeichnen. Meist gebe ich ihnen den Tipp, dass es zwei Stromkreise sein müssen - also eine Parallelschaltung der beiden Tastschalter.

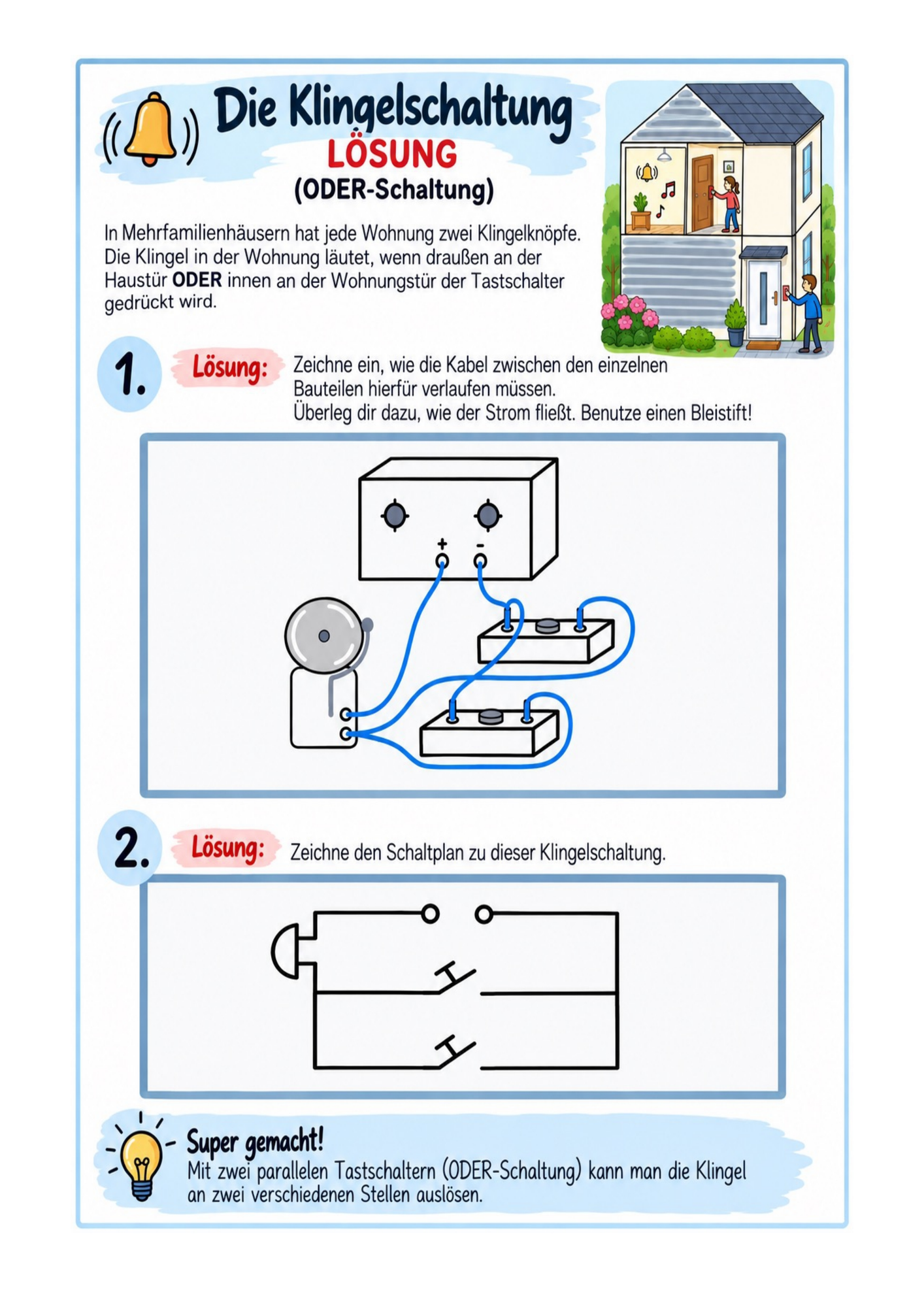

Die korrekte Lösung zeichne ich dann an die digitale Tafel und gemeinsam zeichnen wir den passenden Schaltplan.

Im Anschluss lasse ich die Schüler die Schaltung aufbauen - allerdings mit einer Lampe statt einer Klingel, weil es sonst zu laut wird :-)

Wenn eine Gruppe die richtige Lösung des Aufbaus gefunden hat, gebe ich ihnen kurz eine Klingel, sodass sie (unter meiner Aufsicht) die Klingelschaltung ausprobieren können.

Wenn die Versuchsmaterialien wieder weggeräumt sind, bearbeiten die Schüler die zweite Seite (Rückseite) zur Festigung des neu gelernten.

Das ergibt eigentlich immer eine ganz runde Stunde.

Viel Spaß mit den Idee und dem Material! :-)
